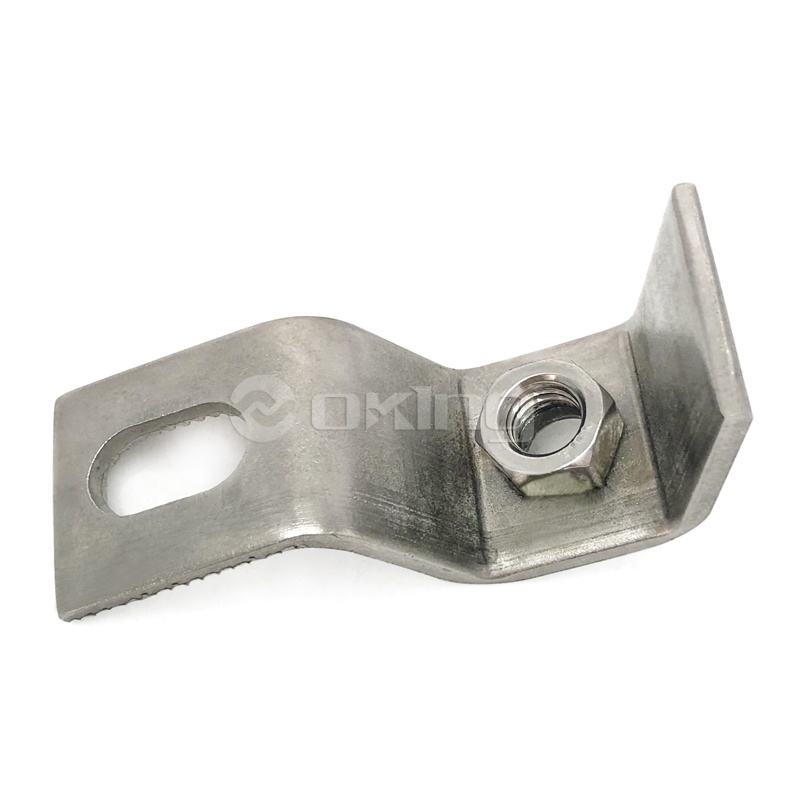

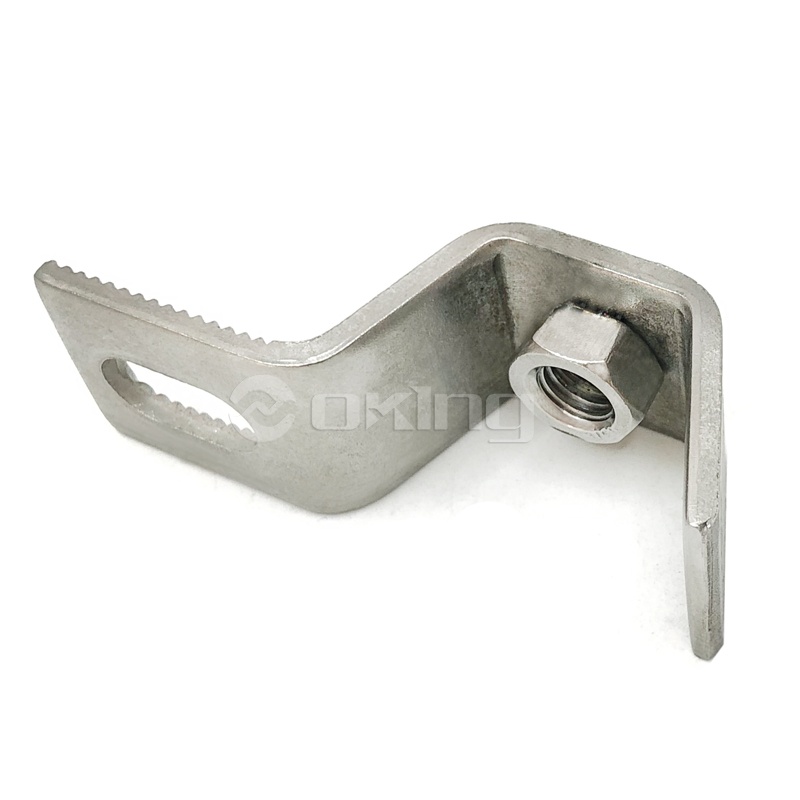

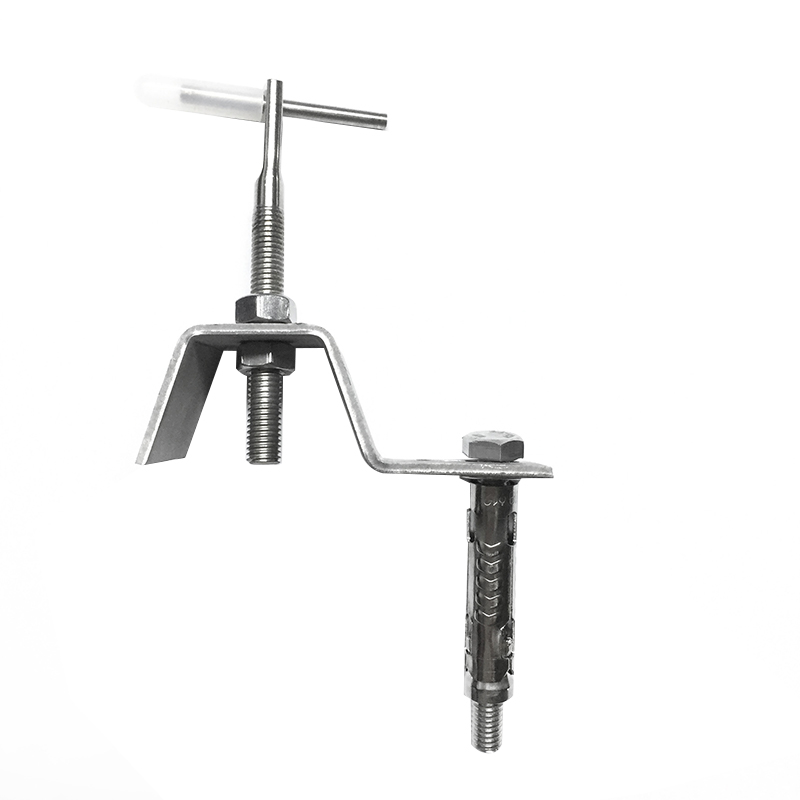

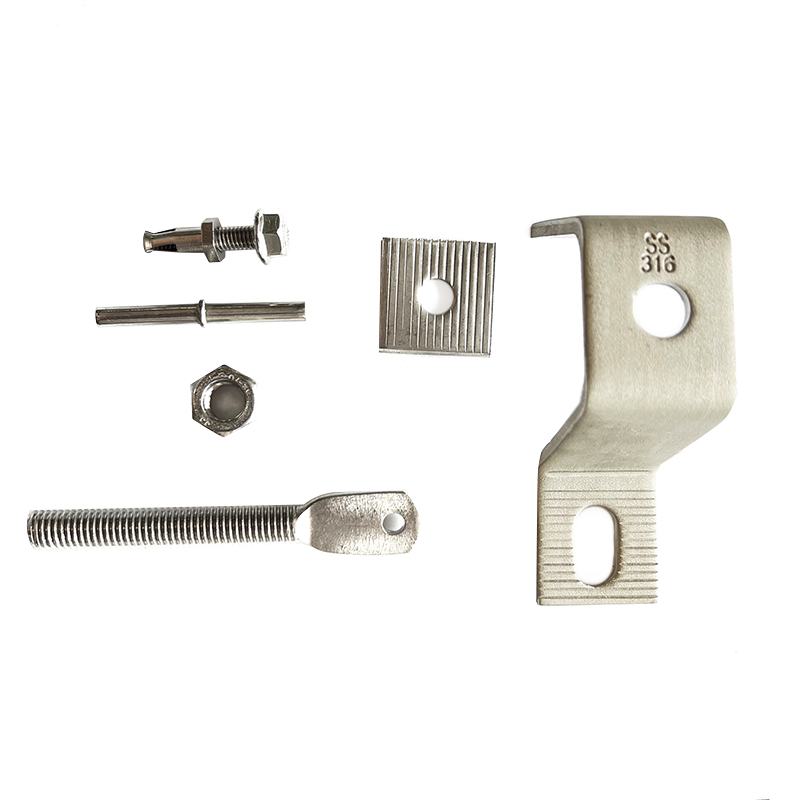

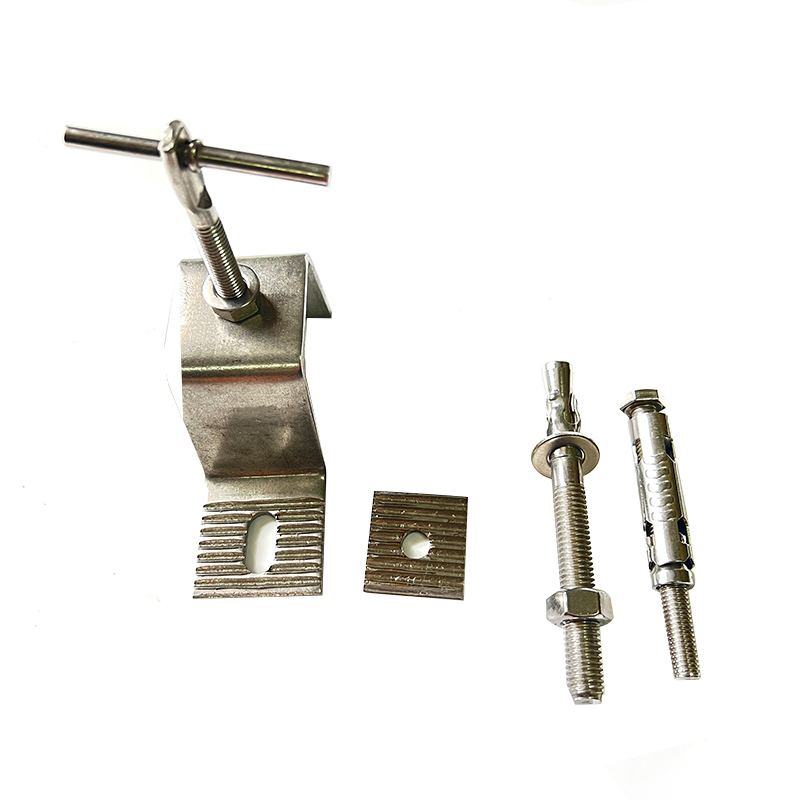

Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada

Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada

● Material: Aço Inoxidável 1.4301 [A2) e 1.4401 [A4] ● A tabela acima foi preparada de acordo com os resultados dos testes LGA ● As cargas indicadas são cargas de resistência características ● Os parafusos são fornecidos separadamente ● Pressão máxima do vento: 350 N ● Os resultados dos testes estão disponíveis mediante pedido
Obter uma cotação
Anterior：Âncora Z de aço inoxidável personalizadaPróximo：Z Bracket Marble Clips de Fixação Para Parede
  • parâmetro
  • Contate-nos

  • Suporte AZZ03 Z com porca rebitada para sistema de fixação de pedra

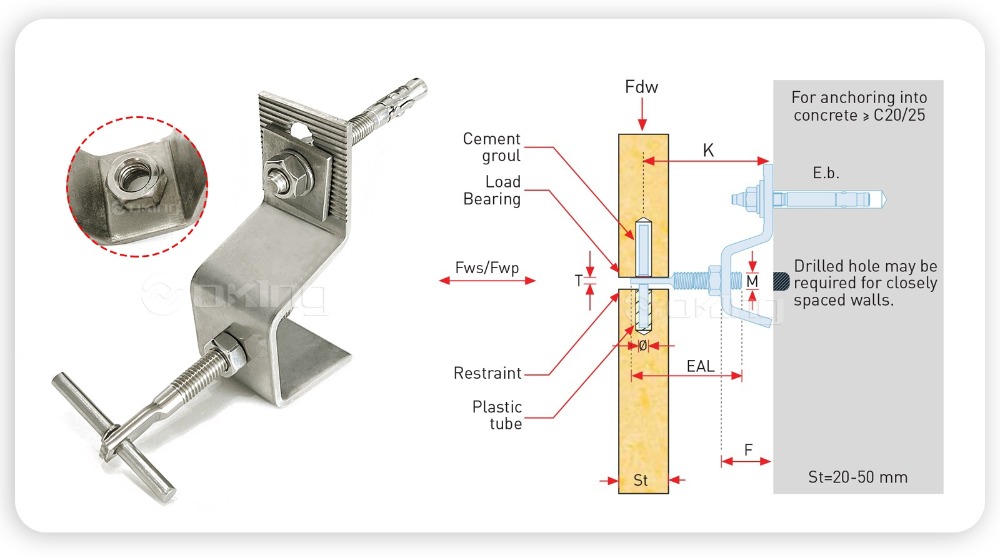

    ●Detalhes Técnicos

    Código do produto Projeção

    Min.

    Projeção

    Máx.

    Projeção

    Morto

    Carregar

    Foriming

    Tamanho

    Vento-

    Pressão

    Vento-

    Sucção

    Expansão

    Tamanho do parafuso

    Fixar

    Diâmetro

    Adj. Braço

    Tamanho métrico

    Adj. Braço

    Espessura Plana

    Adj. Braço

    Comprimento

    K (mm) K - (mm) K (mm) Fdw (N) F(mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Ângulo de aço inoxidável 201 304 316 para fixação de revestimento de mármore
    Projeções entre 45 e 135 mm
    Carrega até 800N

    Adequado para juntas horizontais e verticais

    Espessuras de pedra 20-50 mm

    Fixado em paredes de suporte de carga com parafusos de expansão e em canais com parafusos de fixação
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) ou 1.4301 (A2/AISI 304)

    ● Descrição do código do produto
    AZZ03 - 45 2 A
    AZZ03: Tipo

    45: Projeção (mm)

    2: Carga morta (x10 Kg)

    R: Forma

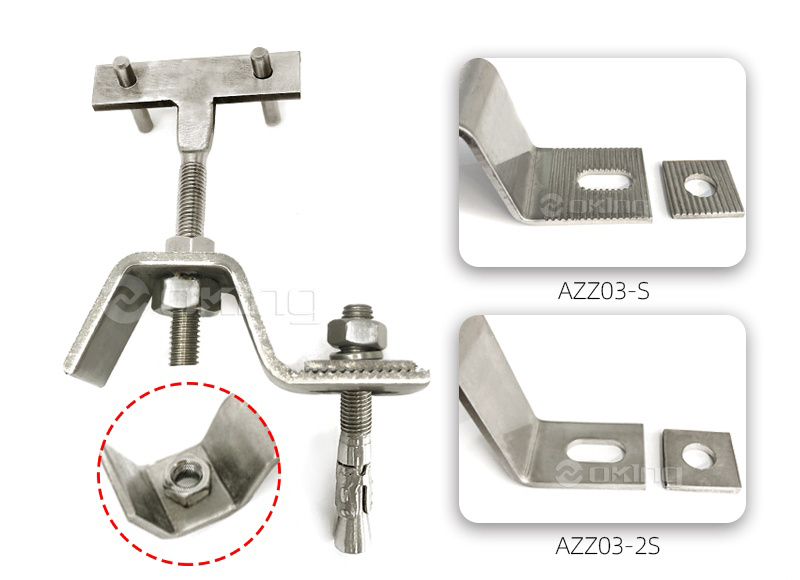

    AZZ03-S
    Tipo with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Tipo with riveted nut. Without serrationwith plain washer.

    ●Instalação

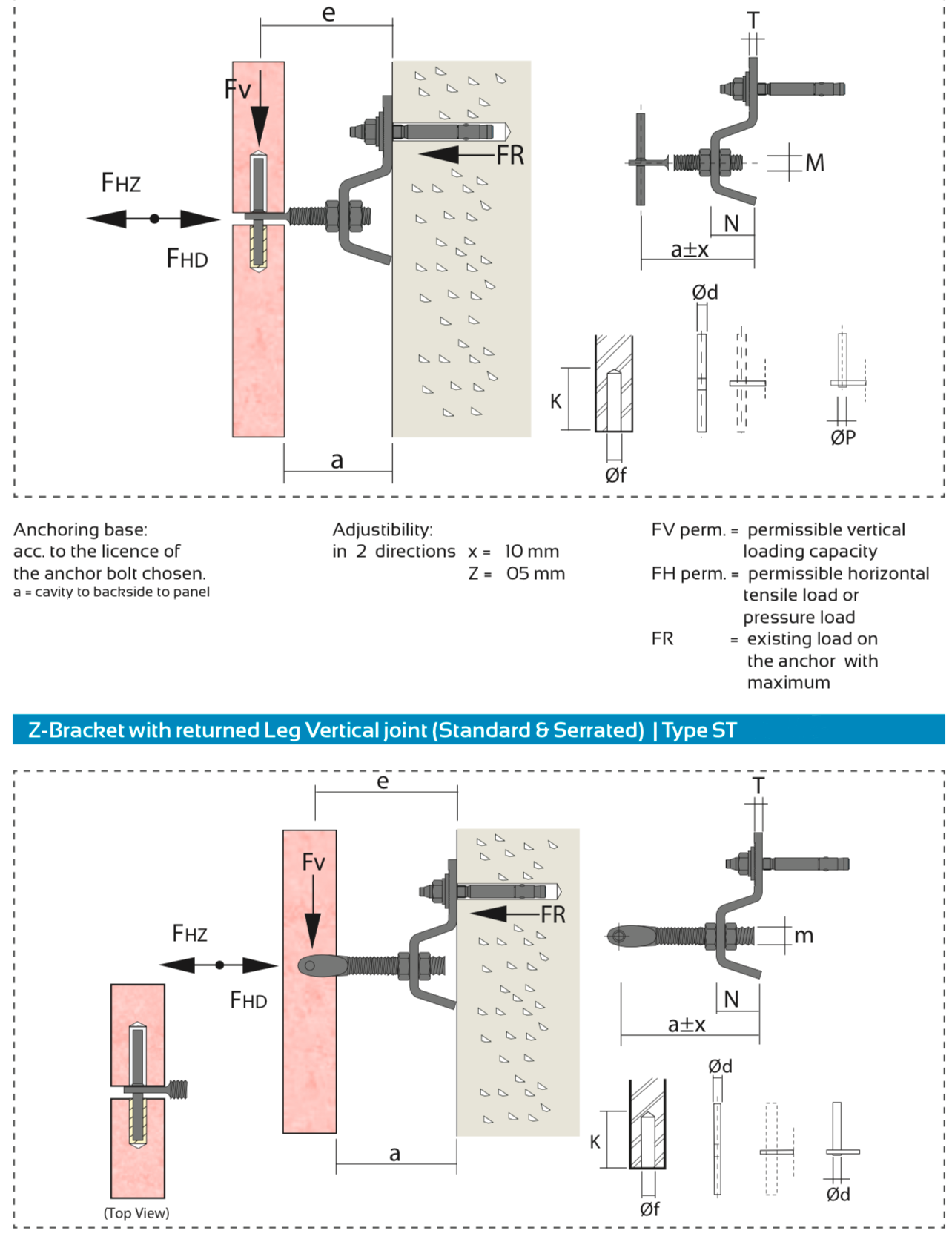

    Instalação em juntas horizontais                             Instalação em juntas verticais

    ●Aplicativo

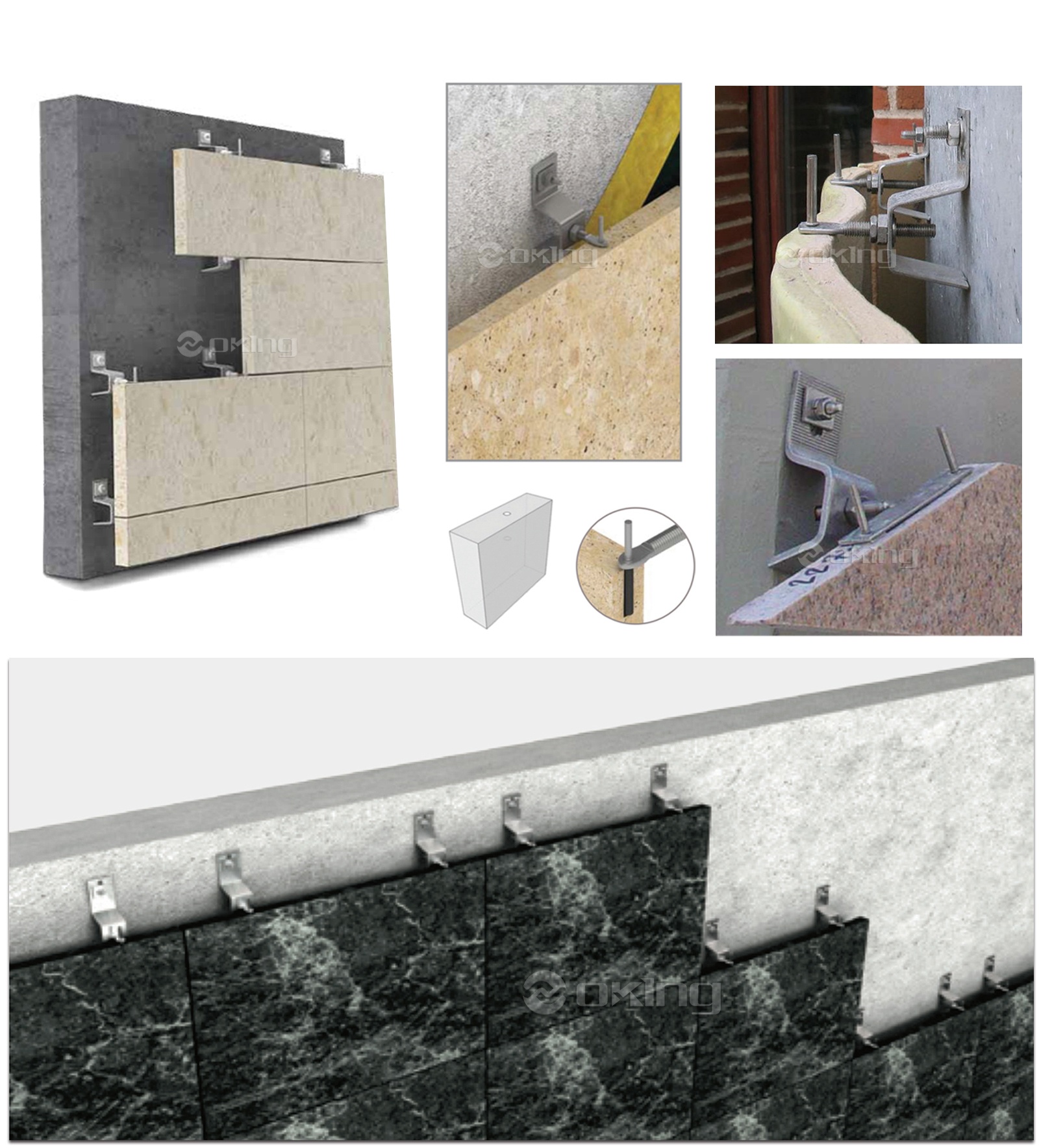

    Exemplos de aplicação para âncoras de parafuso As âncoras são fixadas em paredes estruturais com parafusos de expansão.

    Para fixar âncoras em paredes isoladas, o isolamento deve ser cortado primeiro. Após a fixação, a peça de isolamento recortada deve ser inserida novamente e as peças de isolamento devem ser seladas para reduzir a ponte fria.

    Ferragens para revestimento de pedra
    Suporte Z de fixação de revestimento de pedra AZZ03 com porca rebitada
    Projeto integrado de porca rebitada | Geometria do perfil Z | Suporte de pedra pesada
    AISI304/316L Porca rebitada M6-M12 Carregar até 18 kN Pré-montado
    ✦

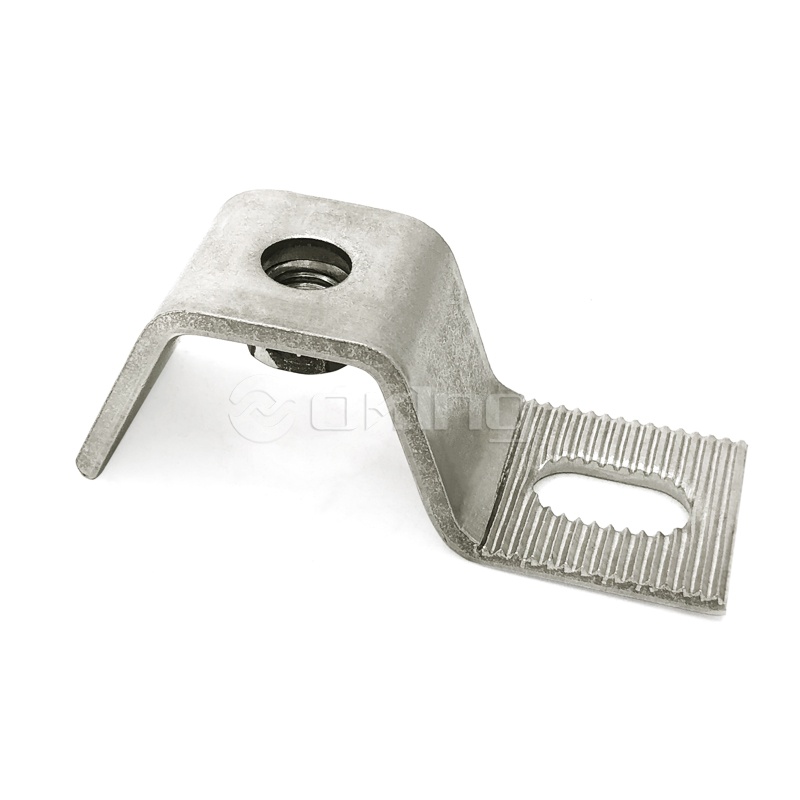

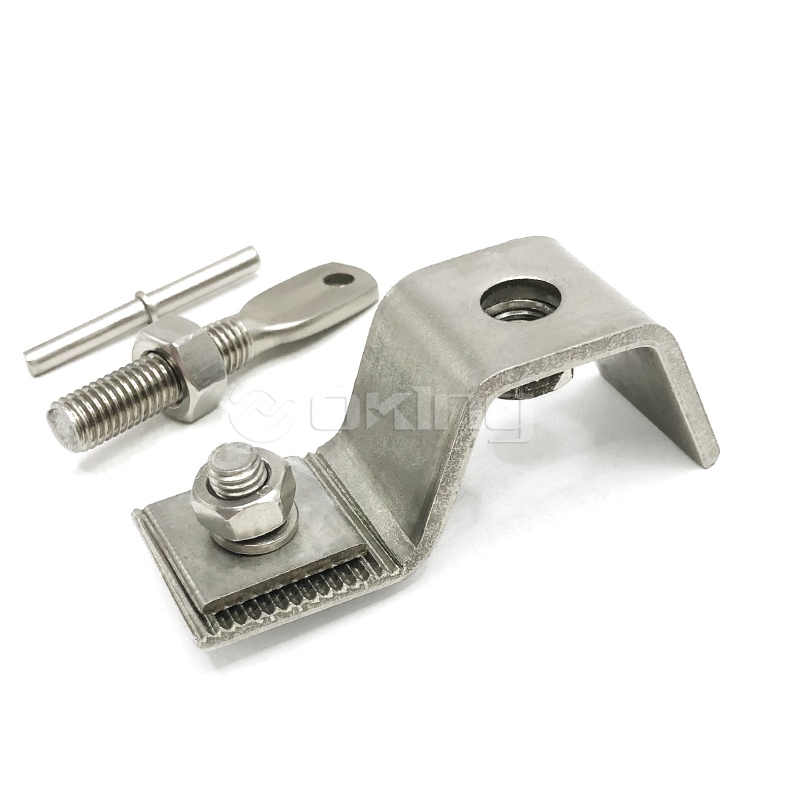

    Suporte AZZ03 Z
    Com porca rebitada · Pré-montado
    ◈

    O suporte Z de fixação para revestimento de pedra AZZ03 com porca rebitada é um componente de suporte pré-montado projetado especificamente para sistemas pesados de revestimento de pedra. A geometria do perfil Z proporciona capacidade de montagem deslocada, permitindo que os painéis de pedra sejam posicionados a uma distância controlada do substrato do edifício. A porca rebitada integrada é instalada de fábrica no suporte, eliminando a necessidade de colocação separada da porca durante a instalação e reduzindo o tempo de montagem no local. A porca rebitada fornece uma conexão roscada cativa para os parafusos de fixação do painel, garantindo aplicação de torque consistente e evitando a rotação da porca durante o aperto. Fabricado em aço inoxidável AISI 304 ou 316L, o suporte oferece total resistência à corrosão para aplicações internas e externas. O formato Z incorpora uma rede de reforço que resiste às forças de flexão e torção provenientes de cargas de vento e cargas permanentes do painel. O suporte está disponível com vários comprimentos de perna e espessuras de material para acomodar requisitos específicos do projeto.

    Principais vantagens
    Porca rebitada integrada A porca instalada de fábrica elimina a colocação separada da porca durante a instalação. Reduz o tempo de montagem no local e garante aplicação de torque consistente.
    Segurança de thread cativo A porca rebitada evita a rotação durante o aperto do parafuso. Mantém a carga da braçadeira sob vibração e ciclagem térmica sem afrouxar.
    Capacidade de pedra pesada O perfil Z reforçado suporta painéis de pedra de até 18 kN por suporte. O design sem reforço permite um perfil compacto, mantendo a resistência.
    Pré-montado delivery Suporte e porca fornecidos como uma unidade única. Reduz o manuseio de componentes e elimina o risco de perda de fixadores no local.
    Características do produto
    ◈ Tipo de perfil Perfil Z com alma reforçada
    ◈ Tamanho da porca rebitada M6 · M8 · M10 · M12 (tamanhos personalizados disponíveis)
    ◈ Espessura do material 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Comprimento da perna 80 · 100 · 120 · 150 · 200 mm (igual ou desigual)
    ◈ Grau inoxidável AISI 304 · AISI 316L
    ◈ Acabamento de superfície Cetim · Polido · Jateado · Em conserva
    Referência de capacidade de carga
    Porca rebitada M8 (suporte de 4 mm)
    8,5kN
    Porca rebitada M10 (suporte de 5 mm)
    14,0kN
    Porca rebitada M12 (suporte de 6 mm)
    18,5kN
    Porca rebitada M10 (316L, 5 mm)
    15,5 kN
    Cenários de aplicação
    Fachadas de edifícios altos com painéis de revestimento de mármore, granito ou calcário
    Sistemas de tela de chuva ventilada que exigem montagem deslocada para cavidades de isolamento
    Edifícios comerciais e institucionais com folheado de pedra natural
    Projetos de renovação onde o revestimento de pedra existente está sendo substituído ou atualizado
    Arquitetura costeira que exige proteção contra corrosão em aço inoxidável 316L
    ◊
    Aplicação de revestimento de pedra
    Mármore · Granito · Calcário
    Notas de instalação e engenharia
    Torque da porca rebitada Torque máximo para porca rebitada: M8 18 Nm, M10 35 Nm, M12 55 Nm. Não exceda o torque especificado para evitar rotação da porca ou desgaste da rosca.
    Interface de substrato Fixação do suporte em substrato de concreto ou aço por meio de âncoras de expansão ou parafusos passantes. Resistência mínima do substrato C20/25 para aplicações em concreto.
    Fixação do painel Painel de pedra fixado através de porca rebitada com parafusos de aço inoxidável. Aplique um composto antigripante para evitar escoriações nas roscas de aço inoxidável.
    Alojamento termal Os furos ranhurados na perna do suporte proporcionam um movimento de ±6 mm em cada direção. Para painéis superiores a 1800 mm, são necessárias juntas de movimento adicionais.
    Perguntas frequentes
    ▸ Qual é a vantagem da porca rebitada sobre uma porca e arruela padrão?
    A porca rebitada é fixada permanentemente ao suporte, eliminando a necessidade de colocação separada da porca durante a instalação. Isto evita que a porca gire ou caia durante o aperto do parafuso, garantindo uma aplicação de torque consistente. A conexão rebitada também fornece um ponto de ancoragem mais seguro que resiste ao afrouxamento induzido por vibração ao longo do tempo. Para sistemas de revestimento de pedra, isso se traduz em maior segurança do painel a longo prazo e redução nos requisitos de manutenção.
    ▸ Como a porca rebitada é instalada no suporte?
    A porca rebitada é instalada de fábrica usando um processo de rebitagem hidráulica. O corpo da porca é inserido através de um orifício perfurado com precisão no suporte e deformado sob pressão controlada para criar uma trava mecânica permanente. Este processo é realizado nas instalações de produção da Jiangsu Aozheng Metal Products Co., Ltd., garantindo qualidade e alinhamento consistentes. Não é necessária rebitagem no local.
    ▸ Que pesos de painel de pedra o AZZ03 pode suportar?
    O AZZ03 suporta painéis de pedra de até 18 kN por suporte dependendo do tamanho da porca rebitada e da espessura do material. Para um painel de granito típico de 1200 x 600 x 30 mm e pesando aproximadamente 60 kg, quatro suportes M10 fornecem um fator de segurança superior a 5,0. fornece cálculos estruturais e certificados de carga para cada especificação de projeto. A empresa forneceu suportes AZZ03 para projetos de fachadas de pedra nos Estados Unidos, Alemanha, Austrália, Canadá e Oriente Médio.
    ▸ O suporte pode ser usado com orientações verticais e horizontais de painéis de pedra?
    Sim. O perfil Z fornece suporte em ambas as orientações. Para painéis verticais, o suporte é montado diretamente no substrato. Para painéis horizontais, o suporte pode ser girado 90 graus ou usado com ângulos de suporte adicionais. A posição da porca rebitada pode ser personalizada para acomodar diferentes locais de furos no painel. oferece suporte de engenharia para otimizar a configuração do suporte para layouts de painel específicos.
    EN 1090-1 Classe de Execução 3 ◈ ISO 9001:2015 ◈ Porca rebitada cativa ◈ 2.000 toneladas anuais ◈ Exportado para 40 países
