Aquisição de sistema de revestimento de fachada: parâmetros principais a serem incluídos em documentos de RFQ

Selecionar um fornecedor de sistema de revestimento de fachada sem uma solicitação completa de orçamento é o atalho mais caro na aquisição de fachadas. Num projecto comercial costeiro, um empreiteiro comparou três orçamentos quase idênticos para suportes de revestimento de pedra natural e escolheu o preço mais baixo; as peças chegaram em aço zincado em vez do aço inoxidável 304 nos desenhos estruturais, e manchas de ferrugem apareceram em seis anos. Jiangsu Aozheng Metal Products Co., Ltd., fabricante de canais de ancoragem fundidos, suportes de revestimento, âncoras recortadas e acessórios de fixação de concreto pré-moldado, vê esse padrão se repetir sempre que uma RFQ omite parâmetros técnicos. Este artigo define os pontos de medição que pertencem a cada RFQ de sistema de revestimento de fachada, desde valores de carga e classes de materiais até tolerâncias de ajuste e requisitos de documentação.

A RFQ converte requisitos do projeto em obrigações do fornecedor

Uma RFQ é a linha de base técnica do contrato de um pacote de revestimento. Cada parâmetro omitido é uma decisão que seu fornecedor tomará por você, geralmente no sentido de reduzir o custo de fabricação.

Os departamentos de produção só podem produzir o que o documento de cotação define. Se a RFQ não indicar um tipo de aço inoxidável, o fornecedor definirá o preço do tipo que ganha o pedido, e não do tipo que o edifício precisa. A mesma lógica se aplica à geometria do suporte, espessura do revestimento, relatórios de teste e embalagem.

• Cargas estruturais e resistências exigidas
• Grau de material e sistema de proteção de superfície
• Geometria, faixa de ajuste e dimensões da interface
• Condição do substrato e método de instalação
• Obrigações de documentação, testes e rastreabilidade

Parâmetros Estruturais e de Carga

Os valores de carga devem ser escritos como números com unidades, e não como descrições qualitativas, como pesada ou padrão. A RFQ deve indicar qual resistência é solicitada: resistência característica ou resistência de projeto e sob qual fator de segurança.

A carga morta inclui o peso completo do painel, o peso próprio do suporte e qualquer acúmulo de isolamento atrás do revestimento. A carga do vento, frequentemente a carga dominante em fachadas de arranha-céus, deve ser dada como pressão ou sucção em quilopascais para cada zona da fachada. Os requisitos de movimento sísmico e térmico decidem se o sistema de suporte precisa de furos ranhurados ou conexões deslizantes. Os limites de deflexão, muitas vezes expressos como uma fração do vão, como L/200, protegem a geometria da junta do painel.

Suporte de ângulo L ajustável em aço inoxidável para sistemas de revestimento Suporte ajustável de 3 eixos projetado com precisão para fachadas ventiladas, disponível em AISI 304 ou 316L, com capacidade de carga de até 12 kN, compensa irregularidades do substrato e movimentos térmicos. Ver Produto →

Grau de material e proteção de superfície

A qualidade do material é um compromisso de durabilidade. Adiar esta decisão até depois da fase de RFQ quase garante a substituição, porque a pressão do preço empurra o fornecedor para a liga ou revestimento mais barato que ainda satisfaça as palavras escritas.

Os graus de aço inoxidável 304 e 316 são as duas escolhas mais comuns para suportes de revestimento de fachadas e canais de ancoragem. O grau 316 adiciona molibdênio, o que melhora a resistência ao cloreto e o torna o padrão para ambientes costeiros e com sal descongelado. O aço galvanizado por imersão a quente (HDG) normalmente carrega um revestimento de zinco de 70 a 85 micrômetros e é adequado para projetos industriais ou de baixa umidade no interior. As peças eletrogalvanizadas zincadas destinam-se principalmente a ambientes internos ou temporariamente protegidos e enferrujam rapidamente em ciclos de umidade de fachadas.

A seleção do material deve ser verificada em relação à zona de exposição antes do envelope ser entregue. Um prático guia para escolher suportes de revestimento de aço inoxidável traduz as condições de exposição em decisões de classificação e verificações de carga.

Geometria, faixa de ajuste e dimensões da interface

A geometria decide se um suporte pode ser instalado. A faixa de ajuste decide se pode ser alinhado no local.

A espessura do painel controla a largura da ranhura ou a profundidade do corte do suporte. Painéis de pedra natural de 20 a 30 milímetros, ladrilhos cerâmicos de 10 a 18 milímetros e painéis compostos de alumínio de 3 a 6 milímetros precisam, cada um, de uma faixa de aderência diferente. A RFQ também deve indicar o comprimento da perna do suporte, o passo da ranhura e a compatibilidade das peças roscadas com o canal de ancoragem ou parafuso T selecionado. As posições de montagem nunca são perfeitas, portanto especifique a faixa de ajuste necessária nos eixos vertical e horizontal em milímetros e confirme se o suporte fornece isso através de furos ranhurados ou inserções roscadas.

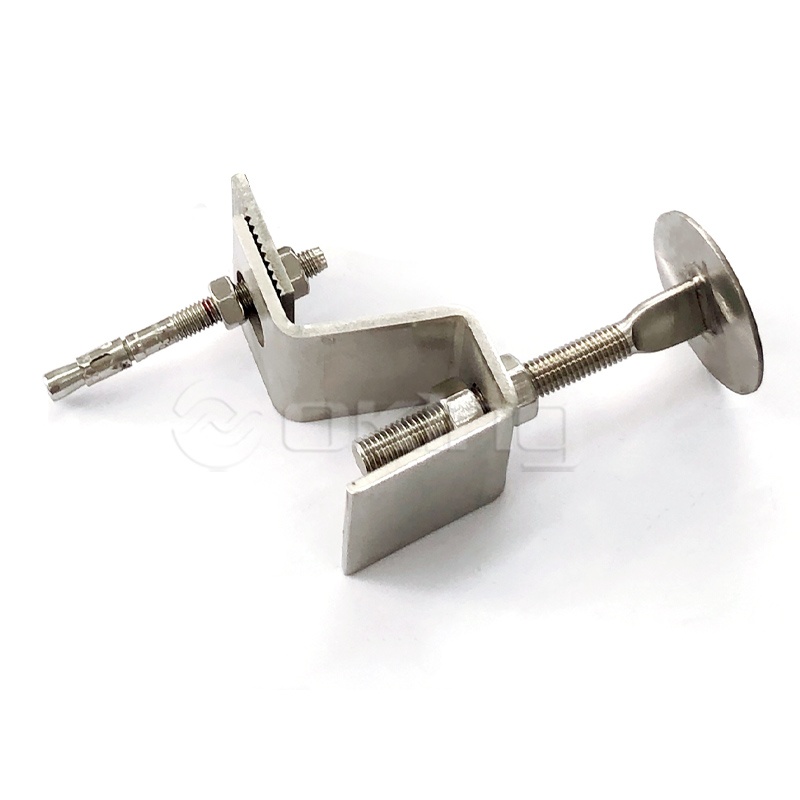

Âncora Z de aço inoxidável para sistemas de parede cortina de pedra Os suportes interligados em forma de Z proporcionam uma fixação segura para revestimentos de pedra e ladrilhos, suportando cargas de vento e forças sísmicas. Adequado para substratos irregulares que requerem ajuste em campo. Ver Produto →

Condição do substrato e método de instalação

Os sistemas de fixação embutidos e pós-instalados respondem a diferentes questões estruturais. A RFQ deve indicar qual sistema o projeto assume, pois a substituição de um pelo outro altera o comportamento da carga, as distâncias das bordas e a sequência de instalação.

Os canais de ancoragem moldados são embutidos no concreto antes do vazamento e são a solução preferida para fachadas pesadas de pedra, terracota e concreto pré-moldado. Expansão pós-instalada, corte inferior e âncoras químicas são adicionadas posteriormente; âncoras rebaixadas são a escolha usual para áreas de concreto fissurado e sísmicas. O RFQ deve indicar a classe de resistência do betão, por exemplo C25/30, a espessura da barra, as distâncias das arestas e espaçamentos, e a categoria de desempenho exigida para betão fissurado ou não fissurado.

• Classe de concreto e espessura mínima do membro
• Distância da borda e espaçamento da âncora
• Classificação do concreto fissurado ou não fissurado
• Método de perfuração e equipamento permitido
• Categoria de desempenho contra incêndio ou sísmica

Canal de âncora fundido galvanizado por imersão a quente Calha embutida para fachadas pesadas, disponível em perfis laminados a quente e a frio com diversos tamanhos e capacidades de carga. Adequado para betão fissurado e regiões sísmicas, proporcionando ancoragem ajustável. Ver Produto →

A seleção do canal depende do tipo de perfil, material e geometria de ancoragem. Orientação sobre como escolher um canal âncora fundido abrange diferenças entre laminados a quente e laminados a frio e os critérios de seleção que pertencem à sua RFQ.

Requisitos de conformidade, documentação e entrega

Uma cotação sem certificados de materiais e relatórios de testes é um preço, não uma proposta. O RFQ deverá listar os documentos que comprovem que o produto se comportará conforme orçado e tornar sua entrega uma condição de aceitação.

A rastreabilidade vincula o lote entregue à data de produção e ao histórico do material. Sem ele, uma ancoragem falhada não pode ser identificada ou inspecionada enquanto a fachada ainda estiver em serviço.

1. Certificados de materiais para cada classe usada no suporte ou canal
2. Teste de carga ou relatório de cálculo estático com fatores de segurança definidos
3. Relatório de inspeção dimensional confirmando as tolerâncias declaradas
4. Verificação da espessura do revestimento ou tratamento de superfície
5. Embalagem, marcação e incoterms para entrega de exportação

Um RFQ completo é o instrumento de controle de qualidade mais barato em um projeto de fachada. Ele converte uma ideia arquitetônica em obrigações aplicáveis ​​do fornecedor e evita as substituições de materiais e geometrias que causam a maioria das falhas de revestimento.

Perguntas frequentes sobre aquisição de sistemas de revestimento de fachadas

Quais parâmetros estão faltando com mais frequência nas solicitações de cotação de revestimento de fachadas?

A classe do material e a tolerância de ajuste são as duas omissões mais comuns. Muitas solicitações de cotação nomeiam um tipo de suporte, mas não o tipo de aço inoxidável ou a faixa de ajuste permitida no local, deixando os fornecedores livres para cotar peças que são mais baratas de fabricar, em vez de peças que correspondam à estrutura.

A solicitação de cotação deve especificar um tipo de aço inoxidável para cada suporte de revestimento?

Cada suporte precisa de uma decisão de material definida, mas a resposta nem sempre é o aço inoxidável. Os suportes galvanizados por imersão a quente podem ser tecnicamente adequados em condições interiores secas, enquanto as fachadas costeiras e industriais normalmente requerem aço inoxidável 304 ou 316. A RFQ deve indicar explicitamente a nota para que todas as cotações sejam comparadas na mesma base.

Como um comprador pode verificar os dados de carga fornecidos por um fornecedor?

Peça a base dos valores declarados. Uma resposta de RFQ confiável inclui um relatório de teste, uma nota de cálculo ou o padrão segundo o qual o produto foi testado e distingue claramente os valores característicos da resistência de projeto. Se um fornecedor não puder fornecer esta evidência, trate o valor de carga cotado como não verificado.

O que uma RFQ para canais âncora integrados deve incluir?

O tipo de perfil (laminado a quente ou laminado a frio), classe do material, comprimento do canal, detalhes de ancoragem, tamanho compatível do parafuso T, direção da carga e distâncias das bordas, classe de resistência do concreto e proteção contra corrosão. Juntos, esses parâmetros determinam se o canal pode ser instalado e ancorado com a resistência que o projeto espera.
