AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção
AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção
AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção
AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção
AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção
AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção
AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção
AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção

AZZ05 Serviço especializado e design de telhas de revestimento Z Anchor - para grandes tamanhos de projeção

● Material: Aço Inoxidável 1.4301 [A2) e 1.4401 [A4] ● A tabela acima foi preparada de acordo com os resultados dos testes LGA ● As cargas indicadas são cargas de resistência características ● Os parafusos são fornecidos separadamente ● Pressão máxima do vento: 350 N ● Os resultados dos testes estão disponíveis mediante pedido
Obter uma cotação
Anterior：Âncora de suporte de pedra de âncora de retenção AZRS1Próximo：AZZ01 Suporte de revestimento de pedra Z de aço inoxidável de fácil instalação
  • parâmetro
  • Contate-nos

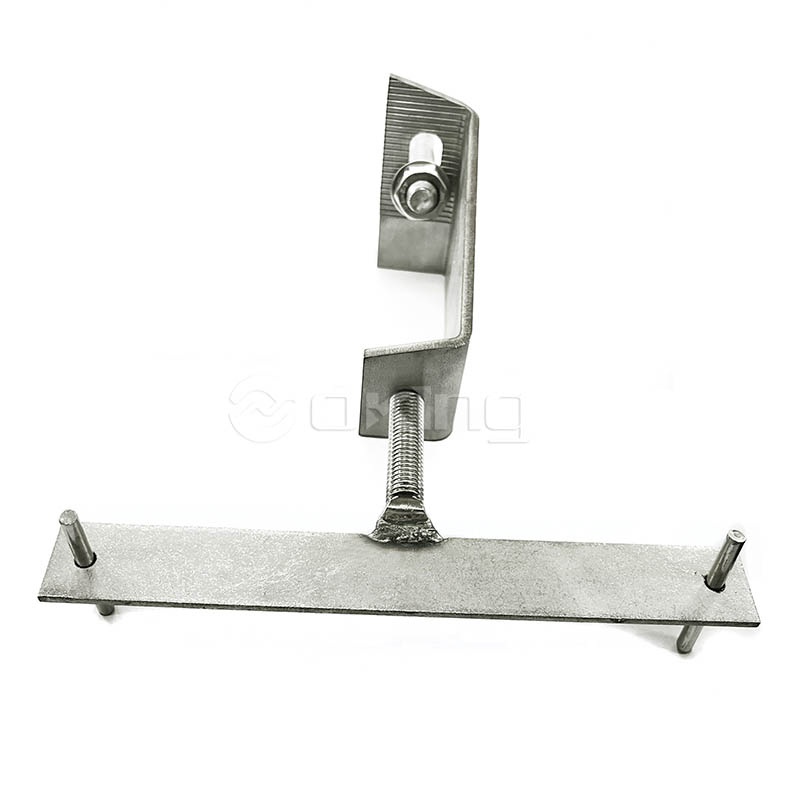

  • UmZZ05 Z Anchor - para grandes tamanhos de projeção
    Necessário para projeções superiores a 150 mm.

    ●Detalhes Técnicos

    Código do produto Projeção

    Min.

    Projeção

    Máx.

    Projeção

    Morto

    Carregar

    Foriming

    Tamanho

    Vento-

    Pressão

    Vento-

    Sucção

    Expansão

    Tamanho do parafuso

    Fixar

    Diâmetro

    Adj. Braço

    Tamanho métrico

    Adj. Braço

    Espessura Plana

    Adj. Braço

    Comprimento

    K (mm) K - (mm) K (mm) Fdw (N) F(mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    UmZZ05-1152 115 85 130 200 80 312 219 M8x80 5 M10 3.5 60
    UmZZ05-1352 135 105 150 100 60
    UmZZ05-1552 155 135 170 120 60
    UmZZ05-1153 115 100 130 300 80 468 328 M8x80 5 M10 3.5 60
    UmZZ05-1353 135 120 150 100 60
    AZ0Z5-1553 155 140 170 120 60
    UmZZ05-1154 115 100 130 400 80 624 437 M8x80 5 M12 4.5 80
    UmZZ05-1354 135 120 150 100 80
    UmZZ05-1554 155 140 170 120 80

    Ângulo de aço inoxidável 201 304 316 para fixação de revestimento de mármore
    Tamanhos de projeção entre 115 e 170 mm
    Carrega até 400N

    Adequado para juntas horizontais e verticais

    Espessuras de pedra 20-50 mm

    Fixado em paredes de suporte de carga com parafusos de expansão e em canais com parafusos de fixação
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) ou 1.4301 (A2/AISI 304)

    ● Descrição do código do produto
    UmZZ05 - 115 2 A
    AZZ05: Tipo

    115: Projeção (mm)

    2: Carga morta (x10 Kg)

    R: Forma

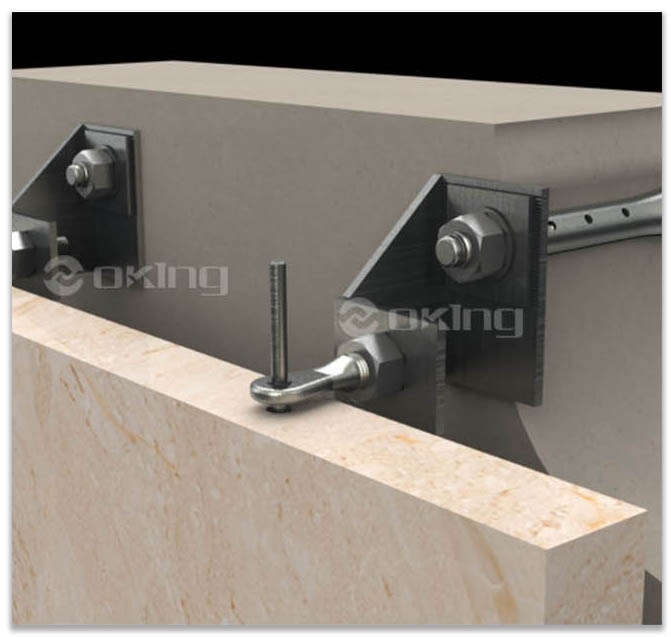

    ●Instalação

    Instalação em juntas horizontais                                                                                                          Instalação em juntas verticais

    ●Aplicativo

    Exemplos de aplicação para âncoras de parafuso As âncoras são fixadas em paredes estruturais com parafusos de expansão.

    Para fixar âncoras em paredes isoladas, o isolamento deve ser cortado primeiro. Após a fixação, a peça de isolamento recortada deve ser inserida novamente e as peças de isolamento devem ser seladas para reduzir a ponte fria.

    Os sistemas de fixação de âncora Z são um tipo de sistema de ancoragem mecânica usado para fixar objetos em uma parede ou outras estruturas. São comumente utilizados na construção, principalmente na instalação de paredes cortinas, sistemas de revestimento e outros elementos de fachada.

    O sistema de fixação de âncora Z consiste em uma série de âncoras, suportes e conectores que funcionam juntos para fornecer um ponto de fixação seguro para o objeto que está sendo instalado. O sistema normalmente inclui suportes verticais e horizontais em forma de Z que se interligam, criando uma conexão estável.

    O processo de instalação envolve fixar os suportes verticais à parede ou estrutura usando fixadores apropriados, como parafusos ou porcas. Os suportes horizontais, como um painel ou sistema de revestimento, são então fixados ao objeto que está sendo instalado. Os suportes horizontais são projetados para interligar-se com os suportes verticais, criando uma conexão segura e confiável.

    Os sistemas de fixação com âncora Z oferecem diversas vantagens em aplicações de construção. Eles fornecem um método de fixação forte e durável que pode suportar cargas de vento, forças sísmicas e outras forças externas. O design interligado dos suportes garante estabilidade e evita que o objeto se desaloje ou se solte da parede.
