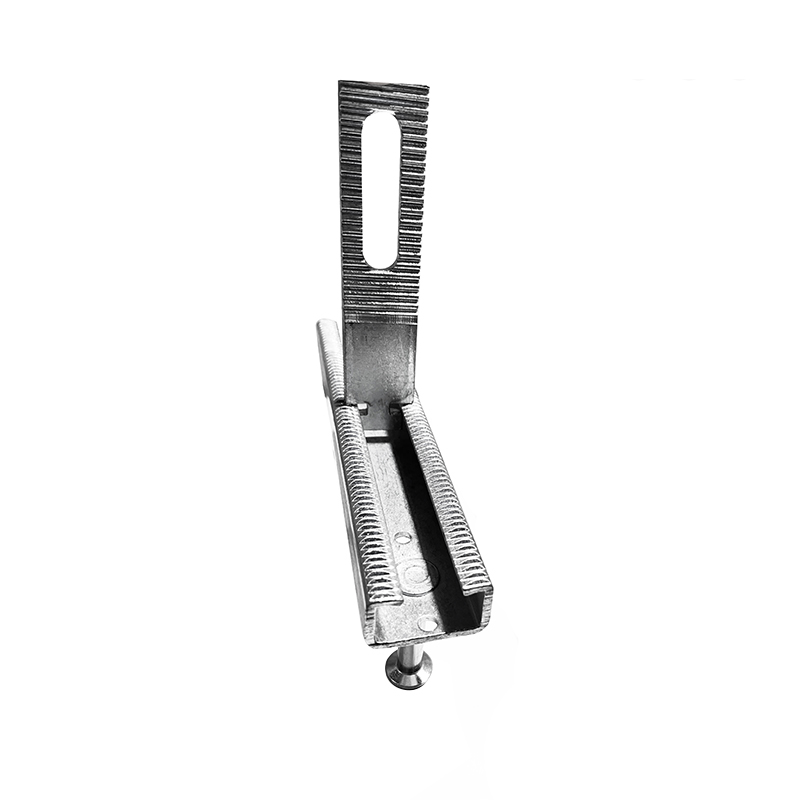

Gi fundido em canal âncora com telha

GI Anchor Channel, um canal de ancoragem de ferro galvanizado, é um componente metálico amplamente utilizado em projetos de construção. É feito de chapa de ferro galvanizado de alta resistência com propriedades anticorrosivas e durabilidade. A principal função do Canal de Âncora GI é fornecer fixação e suporte para vários tubos, cabos, etc. Ao fixá-lo na parede ou no chão de um edifício, tubos, cabos, etc. O GI Anchor Channel também apresenta fácil instalação e uma estrutura compacta.

Obter uma cotação

Sistema de ancoragem fundido | Integrado ao bloco

Gi fundido em canal âncora com telha

Canal galvanizado a quente | Incorporado em concreto pré-moldado revestido de telha | Pontos de conexão ajustáveis

HDG 60 mícrons Largura do canal 20-60 milímetros Espessura do ladrilho 10-30 milímetros Âncoras de pino 8-16 milímetros

O canal de ancoragem Gi Cast In Anchor With Tile é um sistema de incorporação pré-fabricado que consiste em um canal de ancoragem galvanizado por imersão a quente montado de fábrica com telhas de cerâmica ou pedra para formar uma unidade composta. Este sistema foi projetado para integração em painéis de concreto pré-moldado onde são necessárias superfícies de ladrilho acabadas na face exposta. O canal é posicionado atrás da camada de ladrilho, com âncoras ou barras de reforço que se estendem até a concretagem. Após a instalação, parafusos de cabeça em T ajustáveis ou âncoras em cunha podem ser inseridos na ranhura do canal pelo lado do ladrilho para montar suportes de fachada, corrimãos, montantes de parede cortina ou equipamentos mecânicos. O revestimento galvanizado (mínimo 60 mícrons) proporciona resistência à corrosão para aplicações embutidas, enquanto o revestimento de ladrilho proporciona acabamento arquitetônico e proteção contra intempéries. As aplicações típicas incluem fachadas de edifícios pré-moldados, revestimentos de túneis com paredes acabadas e sistemas de construção modulares que exigem ancoragem estrutural e revestimento estético.

◆ Espessura do ladrilho: 10-30 mm | Revestimento de cerâmica, pedra ou compósito

20-60

Faixa de largura do canal

8-16

Diâmetro da âncora do parafuso prisioneiro

mícrons

Espessura do revestimento HDG

10-30

Espessura do revestimento do ladrilho

Carga de tensão máxima

Carga máxima de cisalhamento

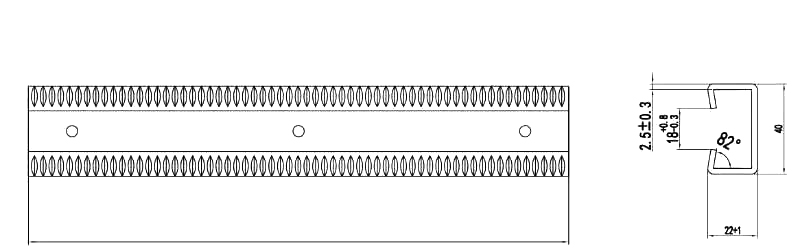

Especificações do canal

Materiais Aço carbono S235JR / S355JR

Tratamento de superfície Galvanizado por imersão a quente, 60-100 mícrons

Perfil do canal Cesariana com lábios enrolados

Tipo de slot Ranhura em T paralela para parafusos M8-M16

Pregos de âncora Com nervuras ou roscas, grau 5.8/8.8

Espaçamento entre pinos 150/200/300 mm personalizados

Comprimento padrão 1000/2000/3000mm

Recursos de integração de blocos

▸ Unidade composta: Canal e telha montados de fábrica em um único componente para posicionamento preciso durante a concretagem.

▸ Fixação de azulejos: A parte traseira do canal apresenta ranhuras ou nervuras para colagem adesiva à superfície posterior do ladrilho.

▸ Controle de alinhamento: O posicionamento do ladrilho no canal definido de fábrica garante uma revelação consistente e um padrão de junta na fachada acabada.

▸ Colagem de concreto: Pregos de âncora extend minimum 60 mm into concrete for full composite action.

▸ Proteção de borda: As bordas dos ladrilhos podem ser chanfradas ou arredondadas para evitar lascas durante o transporte e a instalação.

▸ Guia de argamassa: O canal incorpora barragem de argamassa para evitar a entrada de adesivo na ranhura durante a colagem dos ladrilhos.

Referência de capacidade de carga (largura do canal 40 mm, pinos M12 com espaçamento de 200 mm)

Tensão (concreto C30/37)

28,5kN

Cisalhamento (concreto C30/37)

18,0kN

Momento fletor

1,6 kN·m

Tensão de fadiga (ciclos de 2M)

12,5kN

Campos de aplicação

Painéis de fachada pré-moldados Revestimentos com acabamento em túnel Sistemas modulares de construção Conexões de parapeito de ponte Paredes da estação subterrânea Elementos arquitetônicos pré-moldados Revestimentos de paredes de contenção Paredes de dutos e poços

Perguntas frequentes

Como a telha permanece presa ao canal durante a concretagem?

A parte traseira do canal é fabricada com recursos de chaveamento mecânico (nervuras, covinhas ou perfurações) que fornecem superfície de adesão para adesivo de colagem de ladrilhos. Além disso, o canal é fixado em um gabarito durante a montagem para manter a posição precisa do ladrilho. A combinação de ligação adesiva e chaveta mecânica garante que o ladrilho permaneça no lugar durante a colocação do concreto e a vibração. realiza testes pull-off para verificar a resistência da ligação para cada combinação de canal de ladrilho.

O canal pode ser acessado após a concretagem para ajustes de fixação?

Sim. A ranhura do canal permanece acessível através da superfície do ladrilho após a cura do concreto. A fenda é protegida durante a construção com tampas de argamassa removíveis ou enchimentos de espuma. Após a colocação do concreto e a limpeza do ladrilho, as tampas são removidas e parafusos de cabeça em T ou âncoras em cunha podem ser inseridos através do ladrilho até o canal. Isso permite o ajuste pós-instalação das conexões sem danificar a superfície acabada.

Quais materiais de ladrilho são compatíveis com este sistema de canal de ancoragem?

O sistema acomoda revestimentos cerâmicos, porcelanatos, pedras naturais (granito, mármore, calcário) e compósitos de pedras projetadas. A espessura do ladrilho varia de 10 mm a 30 mm. A profundidade do canal é ajustada para corresponder à espessura do ladrilho e à cobertura de concreto necessária. fornece suporte de engenharia para combinar as dimensões do canal com seleções específicas de ladrilhos. A empresa fornece anualmente mais de 2.000 toneladas de materiais de construção para projetos nos Estados Unidos, Alemanha, Austrália, Canadá, Coreia do Sul e Oriente Médio.

Como é mantida a proteção contra corrosão na interface telha-canal?

O canal é galvanizado por imersão a quente com revestimento de zinco mínimo de 60 mícrons. O ladrilho é colado com adesivo inibidor de corrosão que veda a interface. Para ambientes de alta umidade, selante adicional é aplicado ao redor do perímetro do ladrilho após a instalação. Variantes de aço inoxidável (AISI 304/316L) também estão disponíveis para projetos que exigem maior resistência à corrosão. fornece recomendações de classe de corrosão com base nas condições de exposição ambiental.
