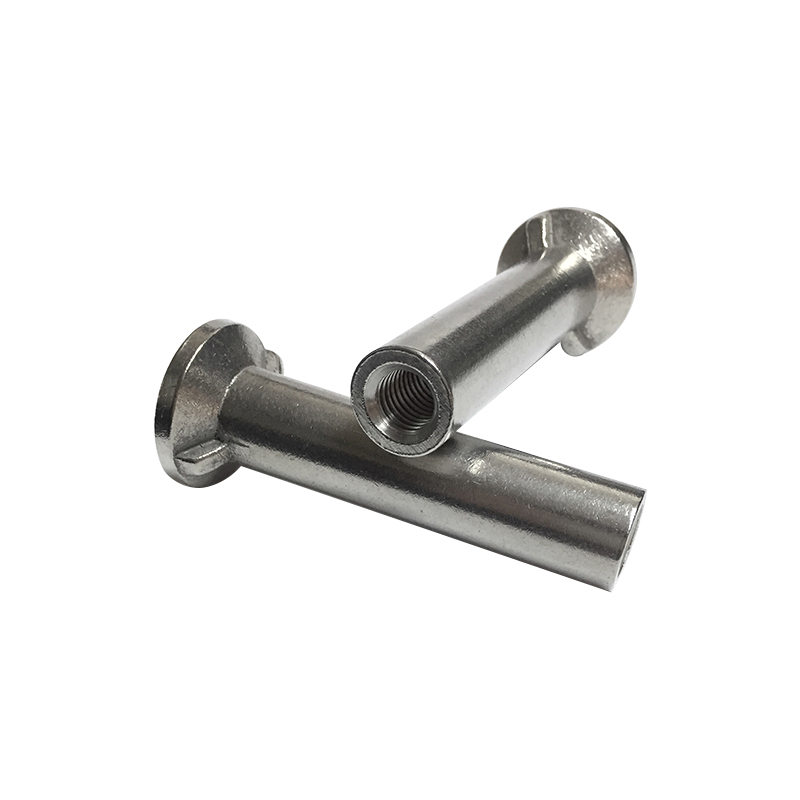

Lançado ancorada para metrô

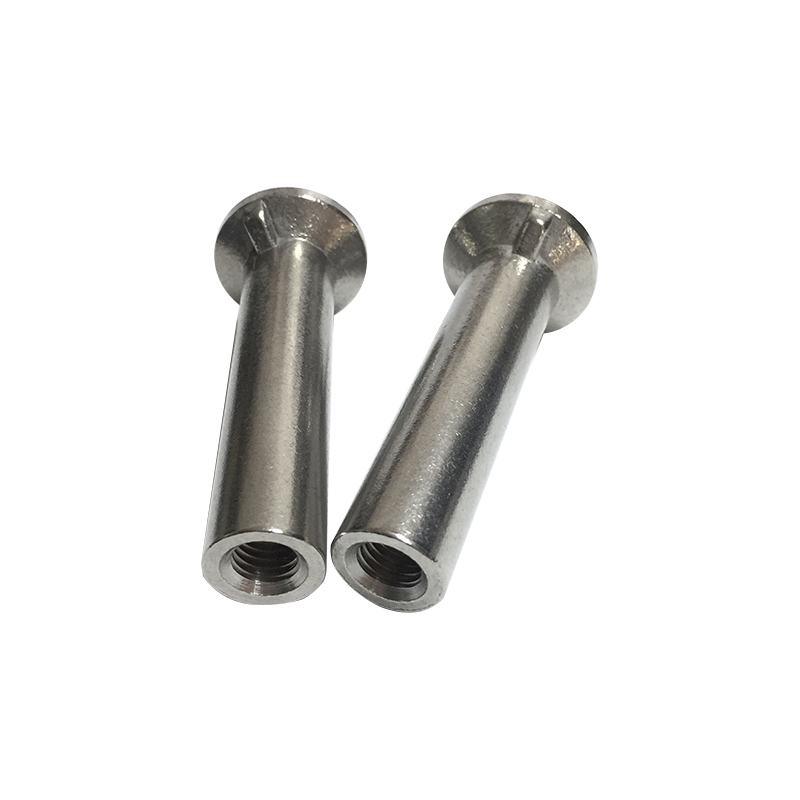

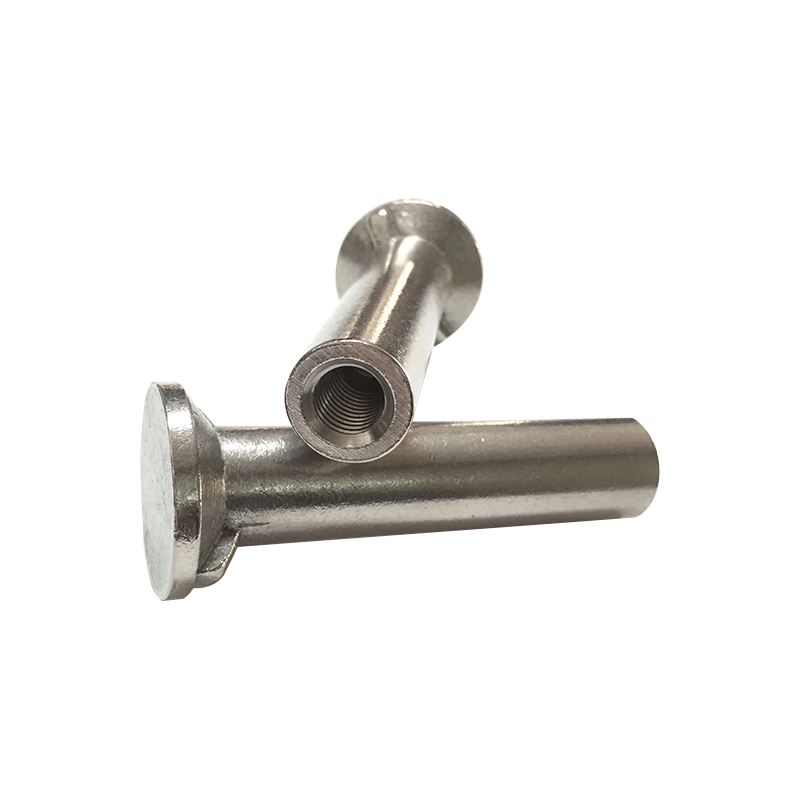

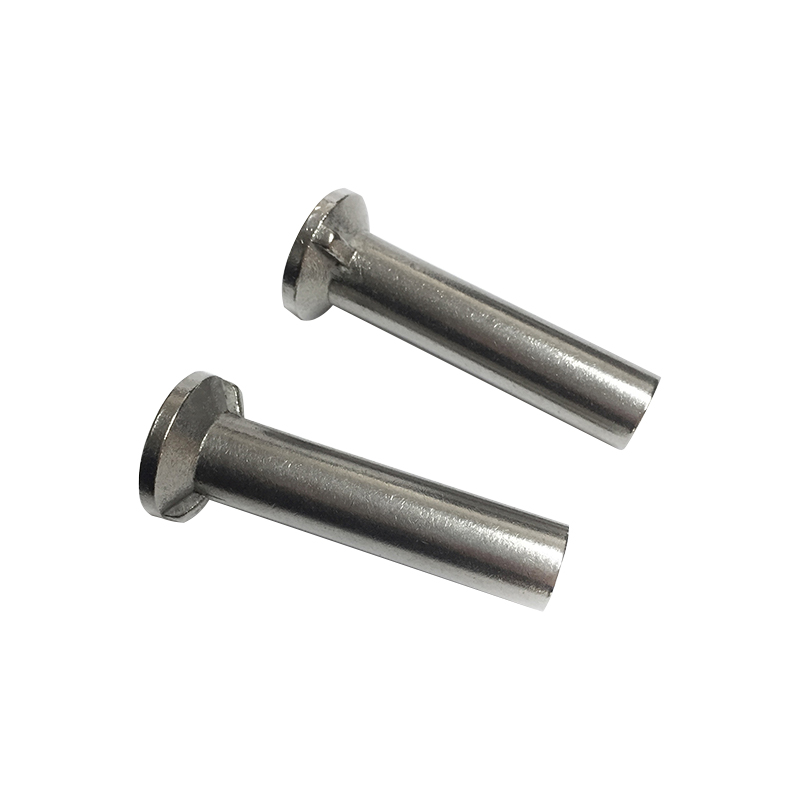

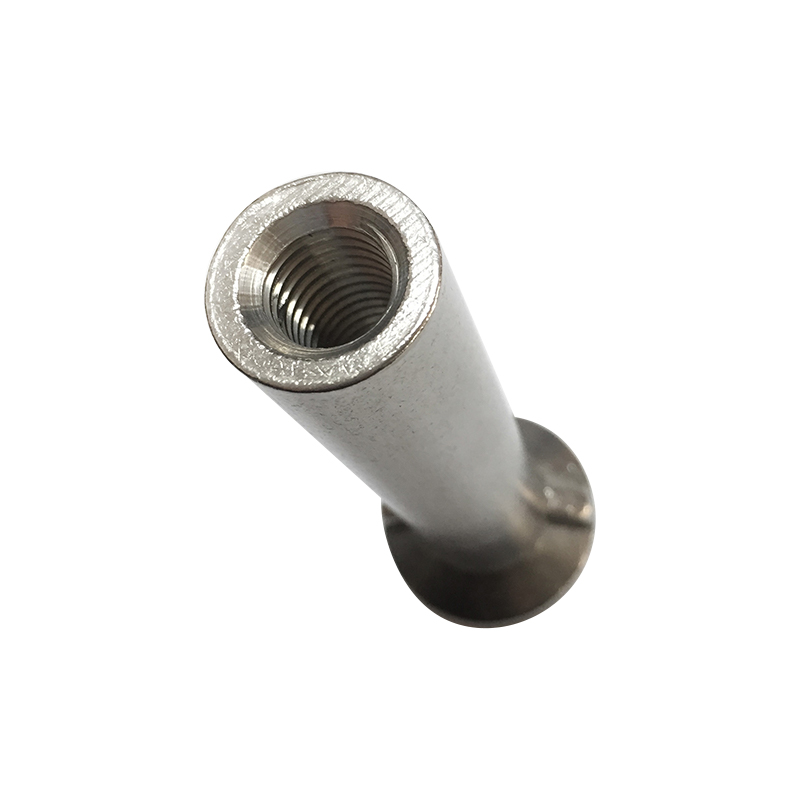

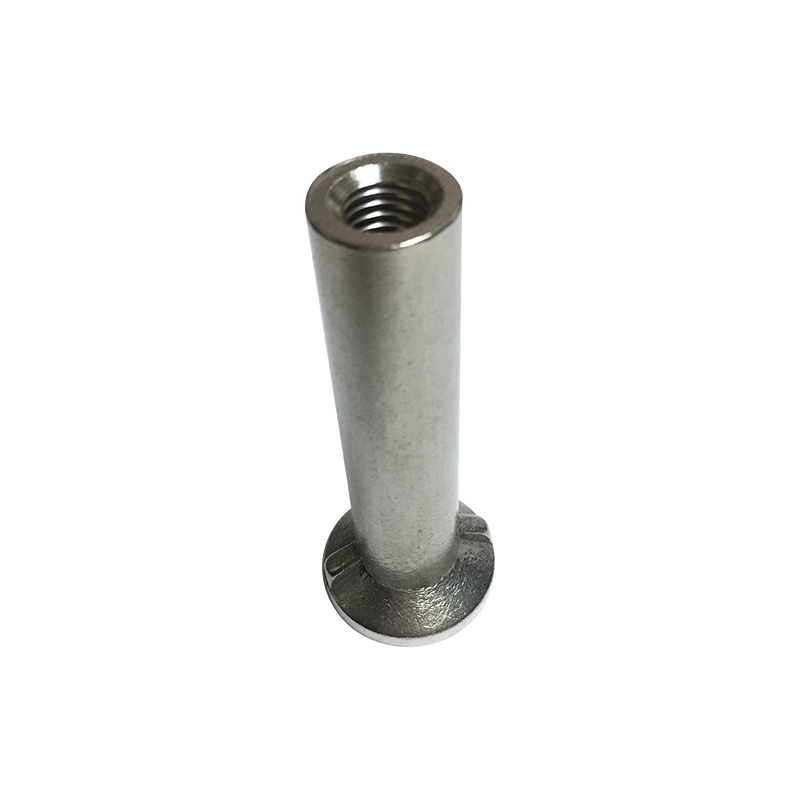

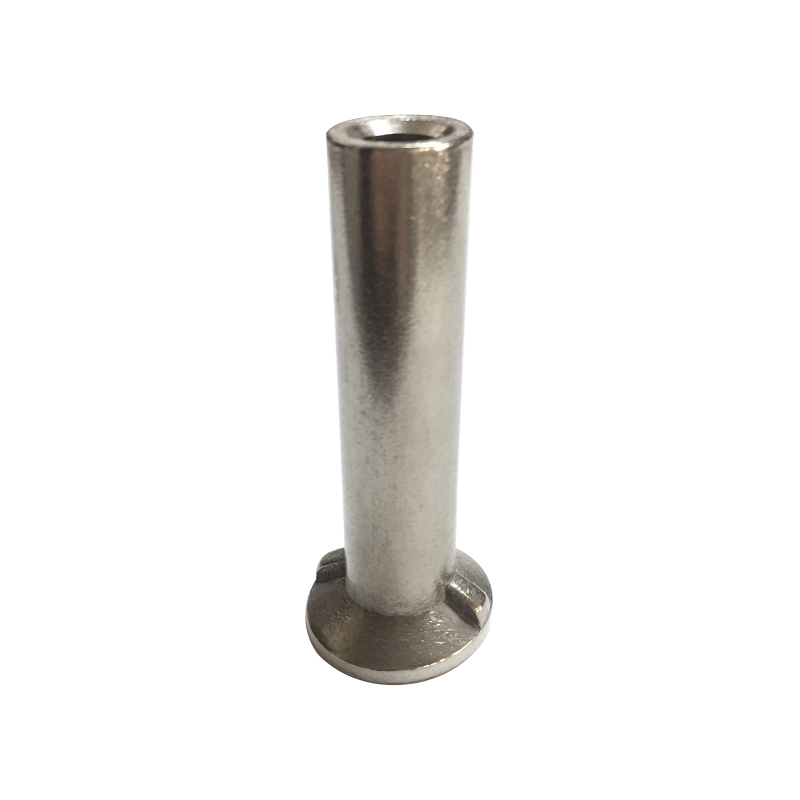

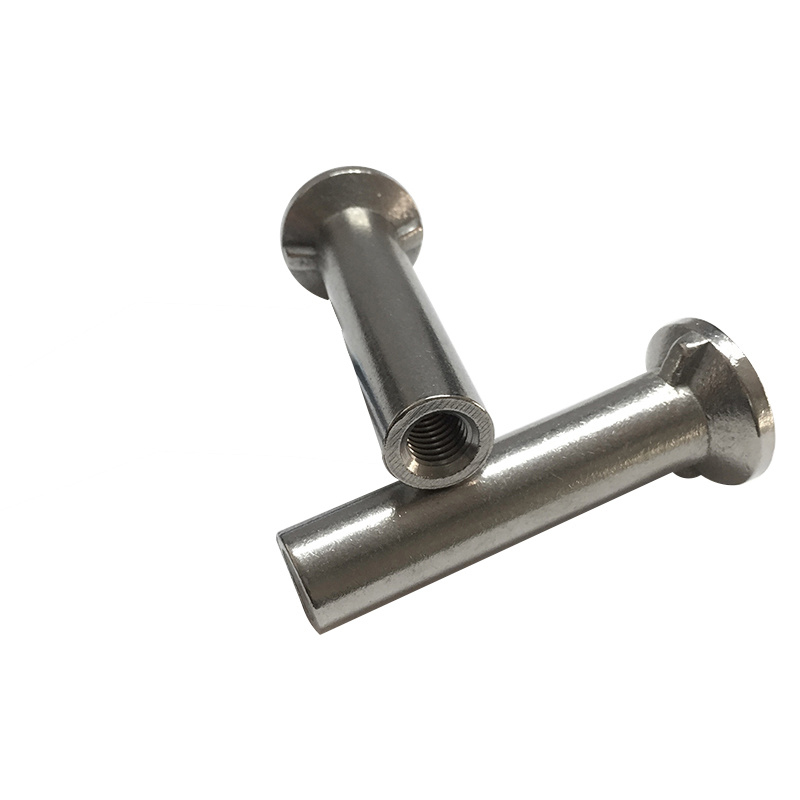

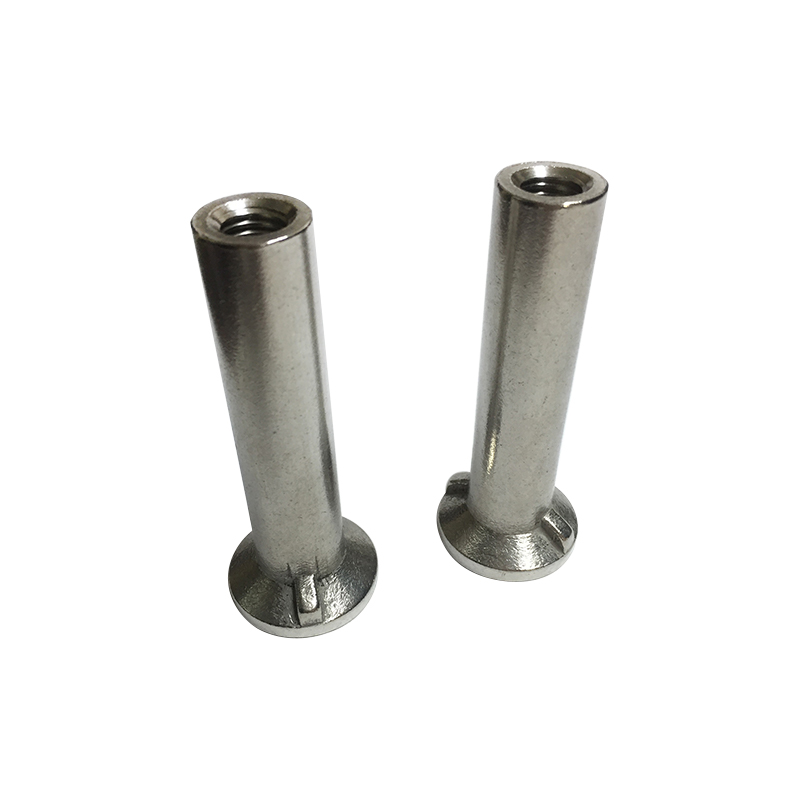

Âncora lançada é um acessório pré-instalado em uma estrutura de concreto, usada principalmente em projetos de metrô e ferroviária. Ele pode ser incorporado antes do derramamento de concreto para fornecer um ponto de fixação estável para conectar equipamentos ou instalações subsequentes, como suporte de faixa, bandeja de cabo, instalação de tubulação e outras instalações auxiliares. É caracterizada por capacidade de carga de alta resistência, resistência à vibração e confiabilidade a longo prazo e se adapta aos requisitos complexos de carga e mudança dinâmica no ambiente do metrô.

Características do produto e intervalo de parâmetros
A seguir, são apresentadas as principais características e os principais intervalos de parâmetros deste produto. Os valores específicos podem ser ajustados dependendo dos requisitos do fabricante e do aplicativo:

1. Características do material
Materiais comuns:
Aço Carbono (Q235, Q345)
Aço inoxidável (304, 316, etc.) para ambientes resistentes à corrosão
Tratamento de superfície:
Galvanização a quente
Eletrogalvanizing
Revestimento dacromet (alta resistência à corrosão)

2. Capacidade de carga de carga
Força de tração:
Geralmente, ele pode transportar 50kn a 500kn, ajustado de acordo com a carga de projeto.
Força de cisalhamento:
Geralmente 10kn a 300kn.
Desempenho de fadiga:
Deve atender aos requisitos de resistência à fadiga nas condições de trabalho do metrô (≥2 milhões de ciclos de carga sem perda).

3. Dimensões
Diâmetro do parafuso: M10 a M36, dependendo do cenário de aplicação específico.
Comprimento: geralmente de 100 a 500 mm de acordo com os requisitos de espessura e conexão do concreto.
Espessura da placa: A espessura da placa incorporada é geralmente de 6 mm a 20 mm.

4. Segurança
Deve cumprir os padrões internacionais ou nacionais, como EN 1090, GB/T 50344, etc., para garantir a estabilidade a longo prazo do produto em ambientes de alta carga e vibração.

5 requisitos anticorrosão
De acordo com o ambiente do metrô (umidade subterrânea, corrosão química), o produto deve ter um excelente desempenho anticorrosão e a resistência à corrosão pode atingir de 15 a 20 anos.

6. Formulário de conexão
Projeto interno de rosca / encadeamento externo, conveniente para conexão direta com o equipamento.
Combinando placas de ancoragem e juntas para garantir a distribuição uniforme de carga.

Cenários e campos de aplicação
1. Cenários principais de aplicação:
Projetos de metrô e trilho leves:
Rastrear suporte e fixação: verifique se a estabilidade da operação da faixa.
INSTALAÇÃO DO EQUIPAMENTO DE TUNNEL: Pré-enterrado na estrutura do túnel, usado para consertar calhas de cabo, equipamentos de comunicação, dutos de fonte de alimentação, etc.
Engenharia de construção: sistemas de suspensão em arranha-céus ou infraestrutura.
Engenharia da ponte: Instalação de sistemas de suspensão em pontes de grande porte.
2. Campos aplicáveis:
Transporte ferroviário (metrô, trilho leve, trilho de alta velocidade)
Infraestrutura municipal
Sistema de energia (instalações de subestação subterrânea)
Engenharia de oleodutos petroquímicos
Engenharia Marinha (Requisitos Especiais de Resistência à Corrosão)
