Braçadeira final
Braçadeira final
Braçadeira final
Braçadeira final
Braçadeira final
Braçadeira final
Braçadeira final
Braçadeira final
Braçadeira final
Braçadeira final

Braçadeira final

Uma braçadeira final é um importante dispositivo de fixação, usado principalmente para fixar fios ou cabos e suportar sua tensão. Desempenha um papel integral na transmissão de energia, comunicações e outros campos relacionados. A estrutura da braçadeira final é primorosamente projetada e pode ser personalizada de acordo com necessidades específicas para acomodar diferentes especificações e tipos de fios ou cabos. Geralmente é feito de materiais de alta resistência, como metais ou ligas, para garantir resistência e durabilidade suficientes. A braçadeira final segura fios ou cabos com segurança durante a instalação. O grampo final também possui condutividade elétrica, o que pode proporcionar uma transmissão suave da corrente e, ao mesmo tempo, garantir o efeito de fixação.
Obter uma cotação
Anterior：Acessórios de suporte fotovoltaico de telhado de telha de telha não ajustável não ajustávelPróximo：Suporte de módulo solar fotovoltaico com pressão lateral ajustável 35-50mm
  • parâmetro
  • Contate-nos

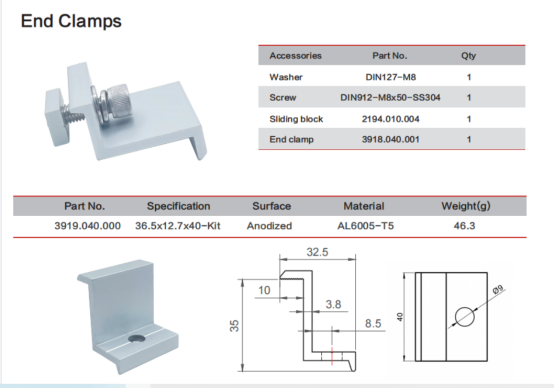

  • Acessórios Número da peça Quantidade
    Arruela DIN127-M8 1
    Parafuso DIN912-M8x50-SS304 1
    Bloco deslizante 2194.010.004 1
    Braçadeira final 3918.040.001 1



    Número da peça Especificação Superfície Materiais Peso (g)
    3919.040.000 Kit 36,5x12,7x40 Anodizado AL6005-T5 46.3

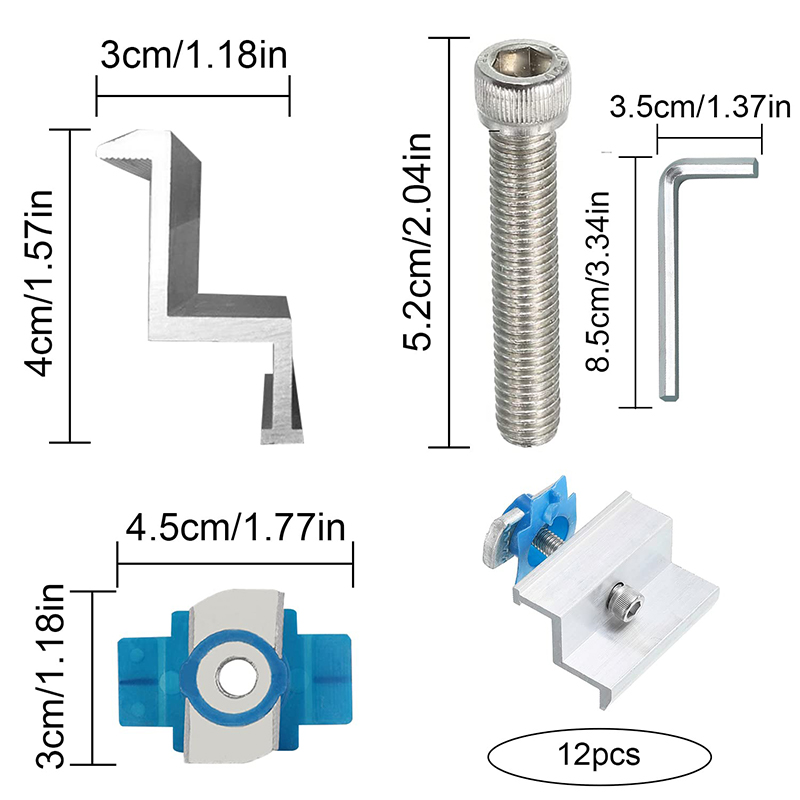

    · Conteúdo do pacote: Você receberá 12 suportes de painel solar. Quantidade suficiente para atender seu uso diário e reposição, trazendo grande comodidade.

    · Material Premium: Os suportes de montagem do painel solar são feitos de liga de alumínio altamente forte, durável, ferrugem, corrosão e resistente às intempéries, expandindo sua vida útil.

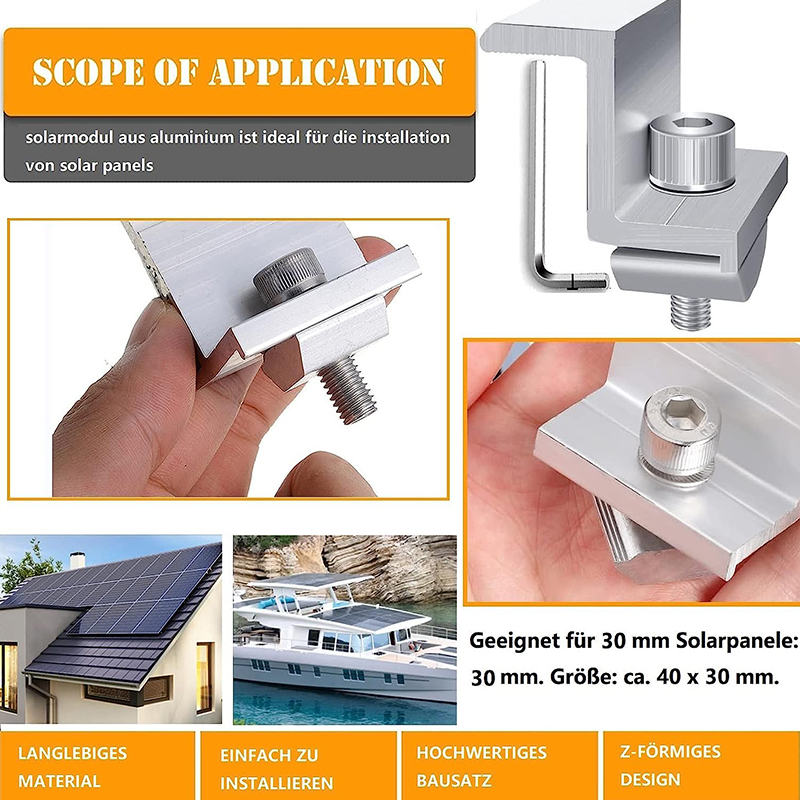

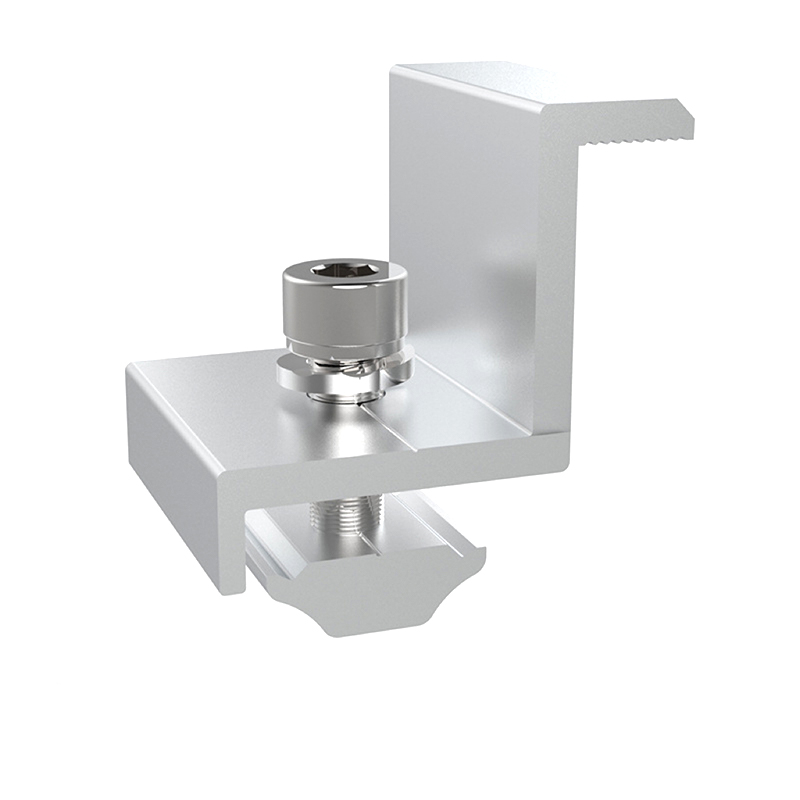

    · Fácil de instalar: Os grampos finais solares têm um design em forma de Z, combinados com grampos, parafusos e arruelas de reforço. Só precisa de uma chave hexagonal adequada (não incluída) para fácil instalação e fixação do painel solar na superfície do suporte, fácil e conveniente.

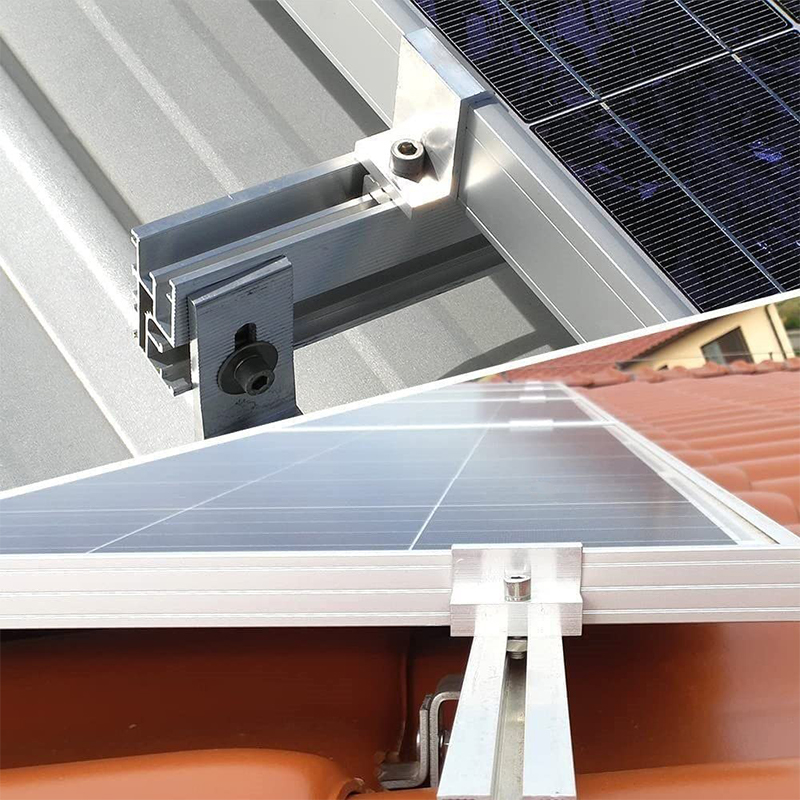

    · Design atencioso: os grampos do painel solar são finos, mas resistentes e bem polidos. A faixa de ranhura torna-a firmemente e firmemente conectada aos painéis solares. · Ampla aplicação: Adequado para instalação e fixação de painéis solares em telhados planos, como trailers, casas-barcos, etc. Perfeito para instalação de pequenos painéis solares.

    Hardware de terminação de painel
    Braçadeira final
    Fixação de terminais para painéis de fachada | Proteção de borda | Opções ocultas ou visíveis
    AISI304/316L Espessura do painel 6-25 mm Carregar até 8 kN Fim da corrida
    ◈

    O End Clamp é um componente especializado de fixação de terminal usado para fixar o painel final no final de um trecho de revestimento. Projetado para sistemas de fachada onde os pontos de terminação exigem retenção robusta das bordas, o grampo final proporciona uma fixação segura no último painel consecutivo, evitando o deslocamento lateral e mantendo a integridade do alinhamento. O grampo possui um mecanismo de fixação que engata na borda do painel, distribuindo a carga uniformemente pela superfície de contato para evitar concentrações de tensão ou danos nas bordas. Fabricado em aço inoxidável, o grampo final oferece resistência à corrosão adequada para aplicações internas e externas. O design incorpora furos ranhurados para ajuste e um recurso de travamento positivo que evita o afrouxamento sob vibração ou ciclo térmico. Os grampos finais são componentes essenciais em sistemas de fachadas ventiladas, revestimentos de tela de chuva e instalações de painéis de pedra onde as extremidades dos painéis devem ser terminadas com segurança, sem fixadores visíveis na face.

    ✦
    Braçadeira final Assembly
    Fixação da terminação do painel
    Principais vantagens
    Proteção da borda do terminal Projetado especificamente para painéis de final de execução onde os grampos padrão de painel intermediário não podem ser usados. Fornece retenção robusta de bordas em pontos de terminação.
    Distribuição de carga O mecanismo de fixação distribui a força uniformemente pela borda do painel, evitando cargas pontuais que poderiam causar delaminação ou rachaduras nas bordas.
    Posicionamento ajustável Os furos ranhurados e a mandíbula ajustável permitem um posicionamento preciso para acomodar diferentes espessuras de painel e condições de borda.
    Opções de acabamento visual Disponível em acabamentos polidos, acetinados ou com revestimento em pó para aplicações visíveis onde a aparência estética é crítica.
    Especificações do produto
    ◈ Espessura do painel 6 · 8 · 10 · 12 · 16 · 20 · 25 mm Tamanhos personalizados disponíveis
    ◈ Grau do material AISI 304 · AISI 316L Compatível com EN 10088
    ◈ Força de aperto 2 · 4 · 6 · 8 kN Ajustável através de torque
    ◈ Tipo de fixação Aparafusado · Fixado · Com mola Site selecionável
    ◈ Acabamento de superfície Acetinado · Polido · Revestido a pó Cores RAL disponíveis
    ◈ Compatibilidade ACM · HPL · Pedra · Composto Multimaterial
    Referência de capacidade de carga
    Grampo M6 (painel de 6 mm)
    2,8kN
    Grampo M8 (painel de 10 mm)
    4,5kN
    Grampo M10 (painel de 16 mm)
    8,0 kN
    Grampo M10 (316L, painel de 20 mm)
    7,5kN
    Cenários de aplicação
    ▸ Terminação de painéis de fachada em cantos, bordas e aberturas de edifícios
    ▸ Proteção final para sistemas de revestimento de painéis compostos e ACM
    ▸ Pontos de terminação de ladrilhos de pedra e terracota que exigem retenção de borda
    ▸ Painéis de características arquitetônicas onde a fixação final deve ser ocultada
    ▸ Aplicações de modernização onde as extremidades dos painéis existentes exigem segurança
    ◊
    Terminação do painel
    Aplicação de braçadeira final
    Notas de instalação e engenharia
    Preparação da borda do painel A borda do painel deve estar limpa, quadrada e sem rebarbas. Raio da borda máximo de 1 mm para encaixe adequado da braçadeira. Sele a borda se exposta à umidade.
    Especificação de torque M6: 8-12 Nm, M8: 18-25 Nm, M10: 30-40 Nm. Utilize uma chave dinamométrica. Não aperte demais para evitar deformação da borda do painel.
    Movimento térmico Deixe uma folga de 2-3 mm nas extremidades do painel para expansão térmica. A braçadeira final acomoda movimentos de ±3 mm no plano do painel.
    Compatibilidade com corrosão Use isolador de náilon ou EPDM entre a braçadeira e os painéis de alumínio. Para painéis inoxidáveis, o contato direto é aceitável com grau correspondente.
    Perguntas frequentes
    ◈ Qual é a diferença entre um grampo final e um grampo central do painel?
    Um grampo final é projetado especificamente para a terminação de painéis no final de uma fileira ou em cantos de edifícios. Ele fornece retenção de borda sem a necessidade de painéis adjacentes para suporte. Os grampos de painel intermediário são usados ​​para painéis intermediários onde ambos os lados são apoiados. Os grampos finais normalmente têm uma geometria diferente com uma mandíbula de fixação mais curta e pontos de fixação adicionais para lidar com as cargas nos pontos de terminação onde a pressão do vento e o peso do painel se concentram.
    ◈ Como o grampo final acomoda diferentes espessuras de painel?
    O grampo final possui um mecanismo de mandíbula ajustável com ajuste roscado ou com mola que permite que o grampo se adapte a espessuras de painel de 6 mm a 25 mm. Um medidor de ajuste de espessura é fornecido para ajuste preciso. Para painéis fora desta faixa, braçadeiras finais personalizadas podem ser fabricadas. fornece braçadeiras específicas de espessura para projetos com dimensões de painel não padronizadas.
    ◈ Que capacidade de carga o grampo final fornece nas terminações do painel?
    O grampo final fornece forças de fixação de 2 kN a 8 kN dependendo do tamanho e do material. Para terminações típicas de painéis de fachada, os grampos M8 com capacidade de 4 a 6 kN são suficientes para cargas de vento de até 2,5 kPa. fornece cálculos de carga específicos do projeto com base no tamanho do painel, altura do edifício e dados locais de velocidade do vento. A empresa forneceu braçadeiras finais para projetos nos Estados Unidos, Alemanha, Austrália, Canadá e Oriente Médio.
    ◈ O grampo final pode ser usado com painéis sólidos e ocos?
    Sim. A pinça é compatível com painéis maciços (pedra, HPL) e painéis ocos (ACM, favo de mel). Para painéis ocos, a garra de fixação é projetada para segurar a estrutura de borda sólida ou folhas de face espessas sem esmagar o núcleo. Para painéis com folhas frontais finas, está disponível uma opção de mandíbula reforçada. Jiangsu Aozheng Metal Products Co., Ltd. fornece orientação específica do material para a seleção ideal da braçadeira.
    Compatível com EN 1993-1-8 ◈ ISO 9001:2015 ◈ Especialista em terminação de painel ◈ 2.000 toneladas anuais ◈ Exportado para 40 países
