Suporte Omega de aço inoxidável AZZ04 para revestimento e fixação de pedra natural

Supoute Omega de aço inoxidável AZZ04 para revestimento e fixação de pedra natural

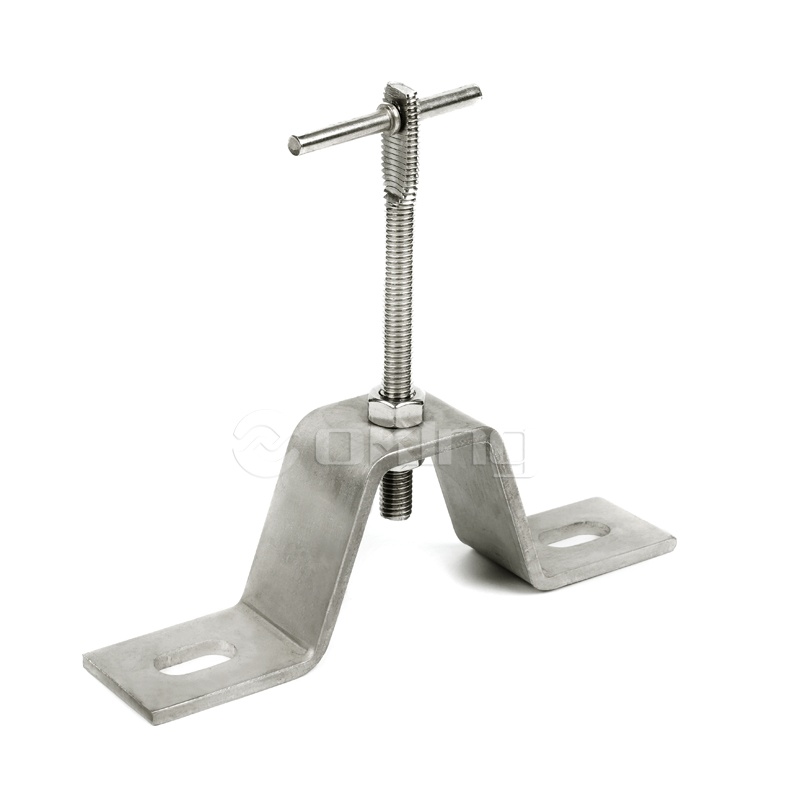

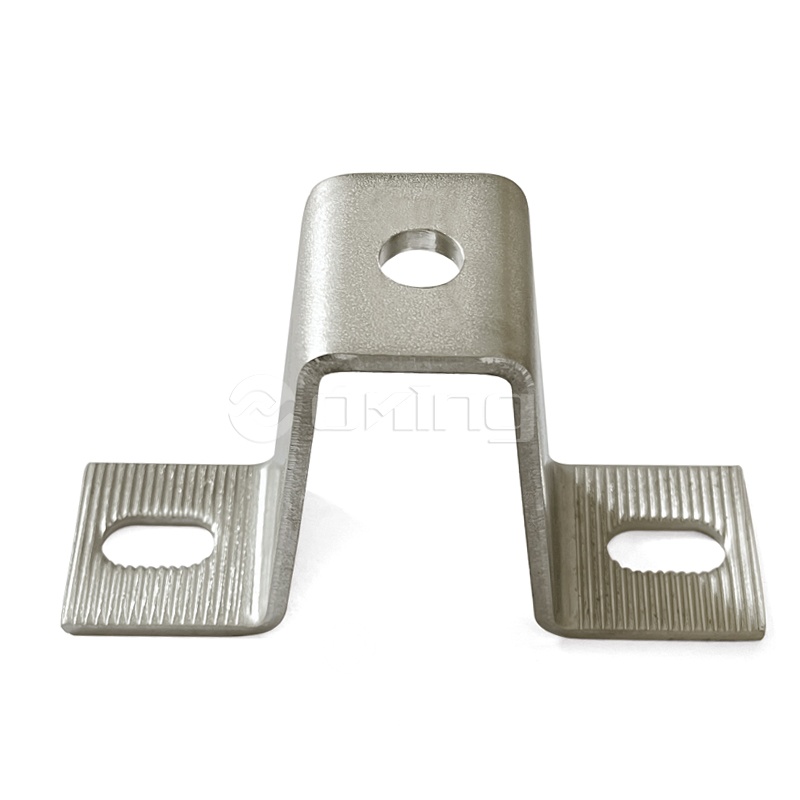

O suporte Omega em aço inoxidável AZZ04 é um componente estrutural especializado projetado para a ancoragem segura de painéis de pedra natural em sistemas de fachadas ventiladas. Projetado com um Perfil em forma de ômega , este suporte proporciona uma ligação mecânica robusta entre o substrato do edifício e o revestimento de pedra. Fabricado a partir de aço inoxidável resistente à corrosão , foi desenvolvido especificamente para gerenciar as cargas mortas de materiais rochosos pesados, ao mesmo tempo que acomoda a expansão térmica e a pressão do vento. A sua geometria permite um ajuste preciso durante a instalação, garantindo um acabamento nivelado e nivelado para paredes de pedra exteriores e interiores.

Principais vantagens

• Integridade Estrutural: O perfil Omega distribui a tensão mecânica pelos pontos de fixação, reduzindo o risco de falha por carga pontual em aplicações de pedras pesadas.
• Resistência à corrosão: A utilização de aço inoxidável de alta qualidade garante que o suporte permaneça estruturalmente sólido em ambientes úmidos, costeiros ou industrialmente poluídos.
• Precisão de instalação: O design facilita o ajuste multiaxial, permitindo que os instaladores compensem irregularidades na alvenaria ou no substrato de concreto.
• Adaptabilidade Térmica: O sistema de suportes permite a movimentação independente dos painéis de pedra, evitando fissuras causadas pela expansão e contração térmica da envolvente do edifício.

Especificações técnicas e recursos

Cenários de aplicativos primários

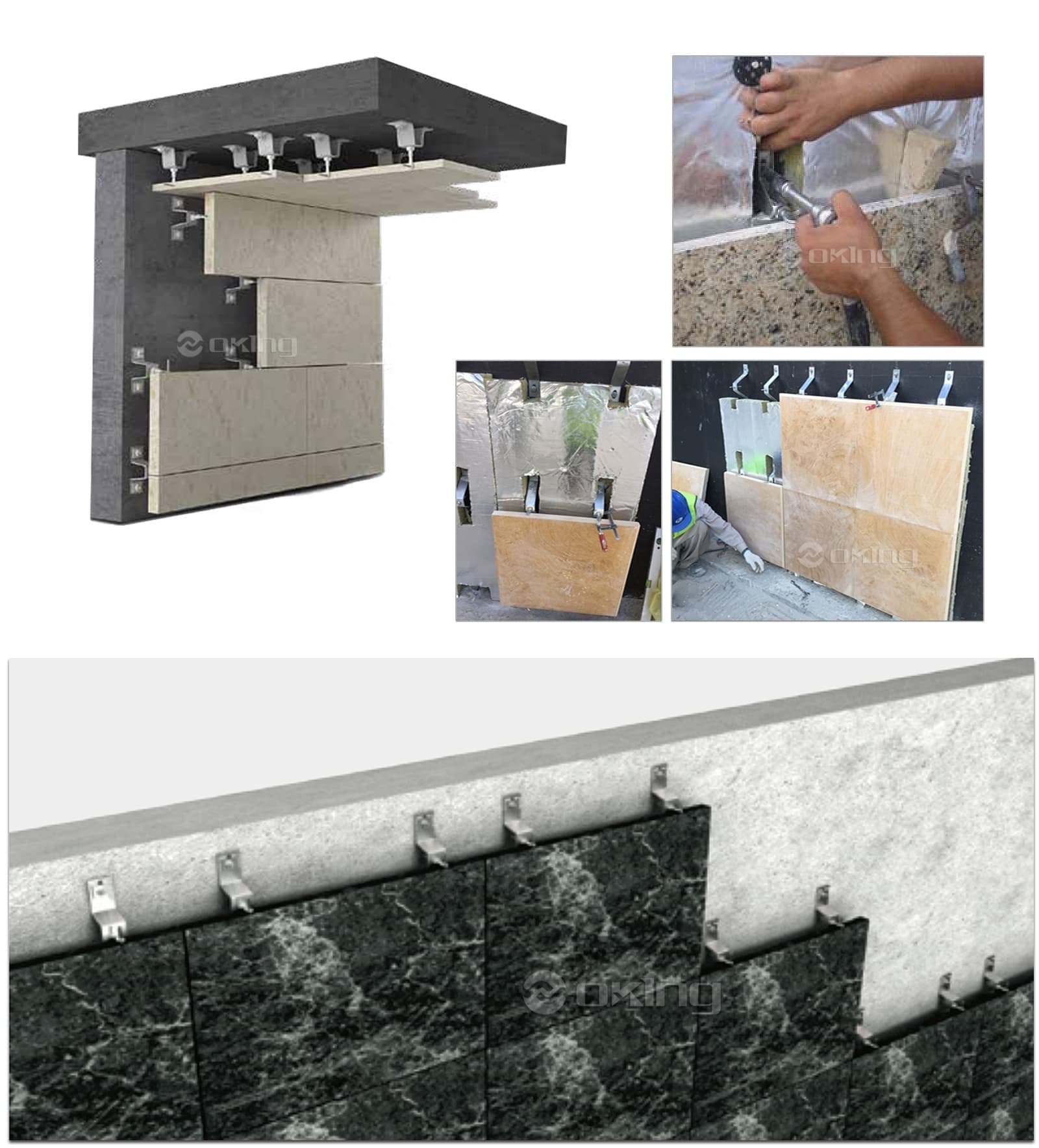

• Fachadas Ventiladas: Usado como principal componente de fixação para revestimentos de granito, mármore e calcário em edifícios comerciais e residenciais.
• Revestimento Pesado Interior: Fixação de elementos decorativos de pedra em lobbies, aeroportos e infraestruturas públicas.
• Projetos de renovação: Retrofit de painéis de pedra sobre alvenarias existentes para melhorar o desempenho estético e térmico.
• Reforço de revestimento úmido: Atua como âncora mecânica de segurança em conjunto com métodos tradicionais de fixação de argamassa.

Diretrizes de instalação e segurança

Preparação de substrato

Certifique-se de que o substrato de concreto ou alvenaria esteja estruturalmente sólido e livre de detritos soltos. Os furos devem corresponder exatamente ao diâmetro do âncoras de expansão or parafusos químicos usado com o suporte AZZ04.

Compatibilidade de materiais

Use apenas fixadores de aço inoxidável (parafusos, porcas e arruelas) com o suporte AZZ04 para evitar corrosão galvânica . A mistura de fixadores de aço carbono com suportes de aço inoxidável leva à oxidação acelerada e à falha do sistema.

Condições de armazenamento

Armazene os bráquetes em ambiente seco, longe do contato direto com produtos de aço carbono ou produtos químicos que contenham cloretos. Manter os bráquetes em suas embalagens originais até a instalação evita contaminação superficial e arranhões que podem comprometer o camada passiva do aço.

Aviso de cálculo de carga

O espaçamento e espessura dos suportes AZZ04 devem ser determinados por um engenheiro estrutural com base nas especificações específicas gravidade específica da pedra, os requisitos de carga de vento da região geográfica e a altura total da fachada.

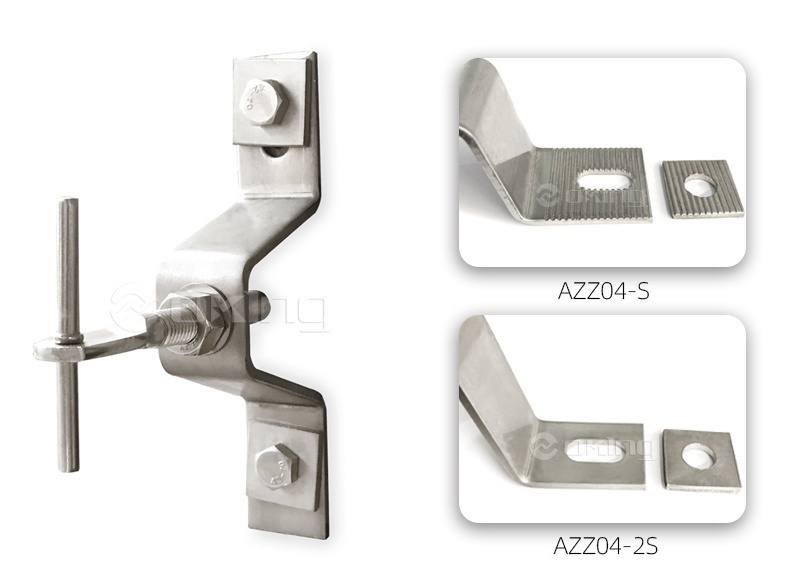

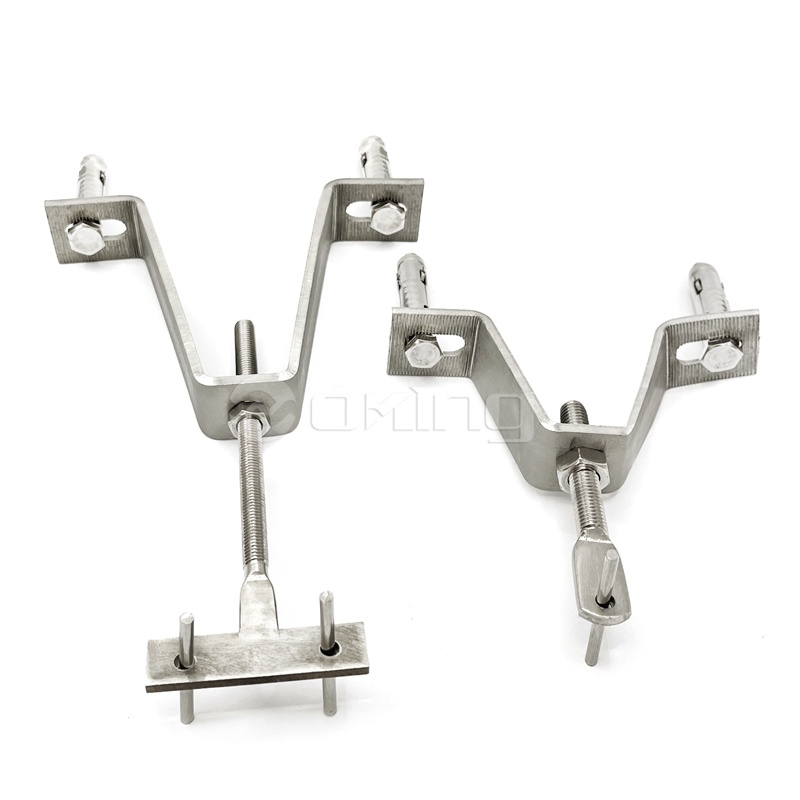

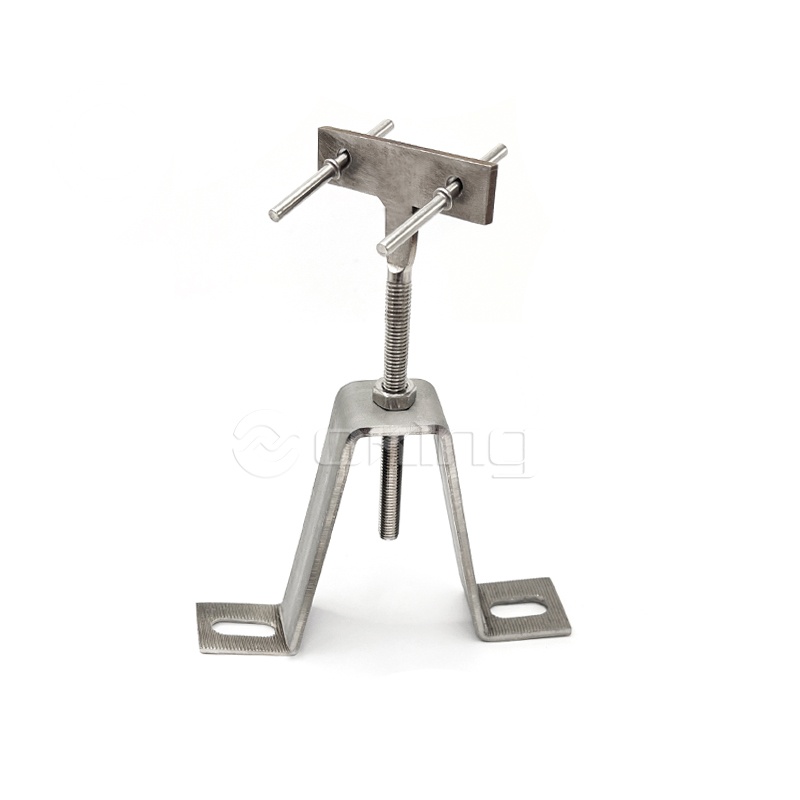

UmZZ04 Sistema de fixação de pedra de suporte Omega/ Âncora Z para intradorsos

●Detalhes Técnicos

Ângulo de aço inoxidável 201 304 316 para fixação de revestimento de mármore
Projeções entre 45 e 135 mm
Carrega até 800N

Adequado para juntas horizontais e verticais

Espessuras de pedra 20-50 mm

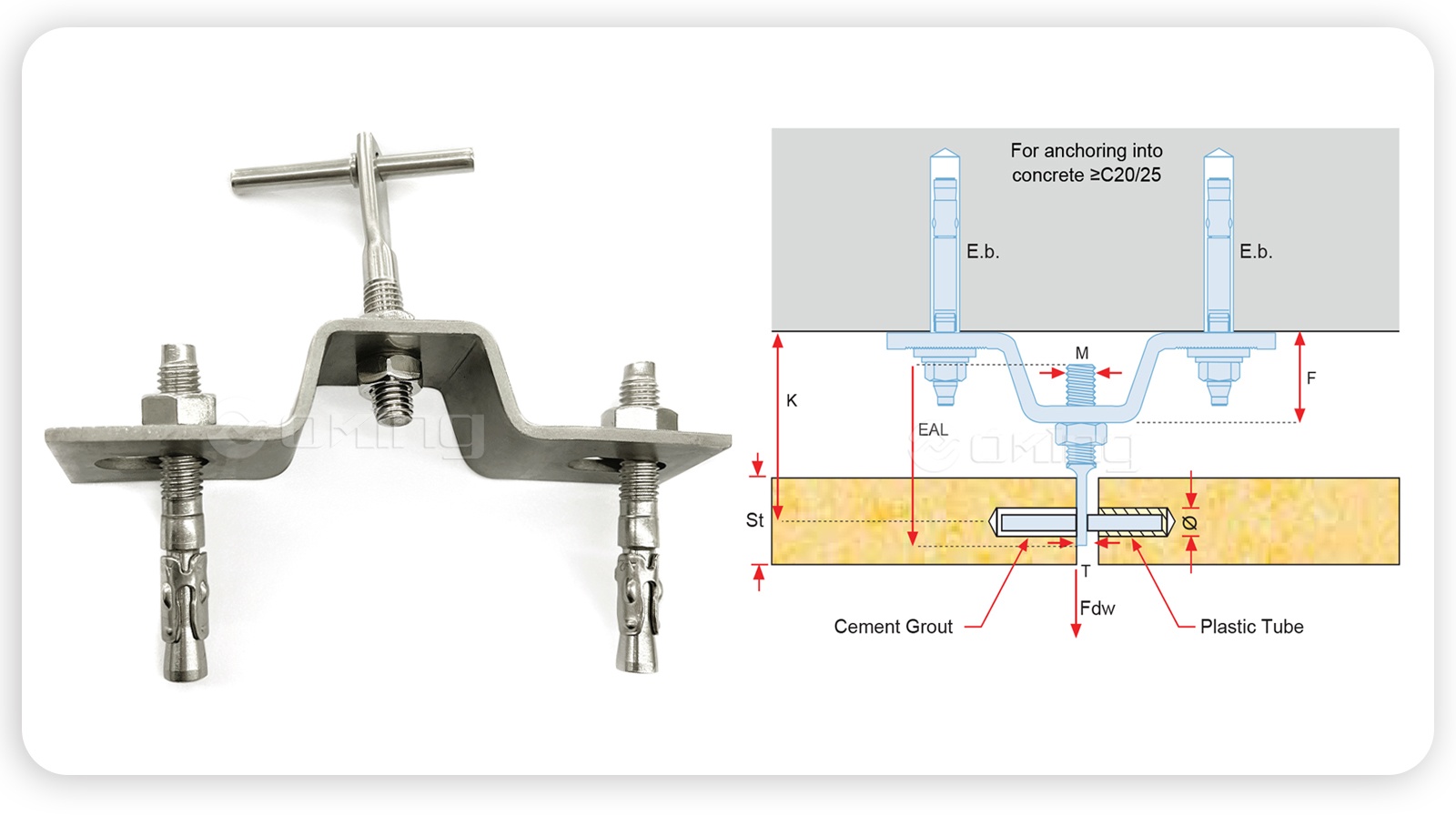

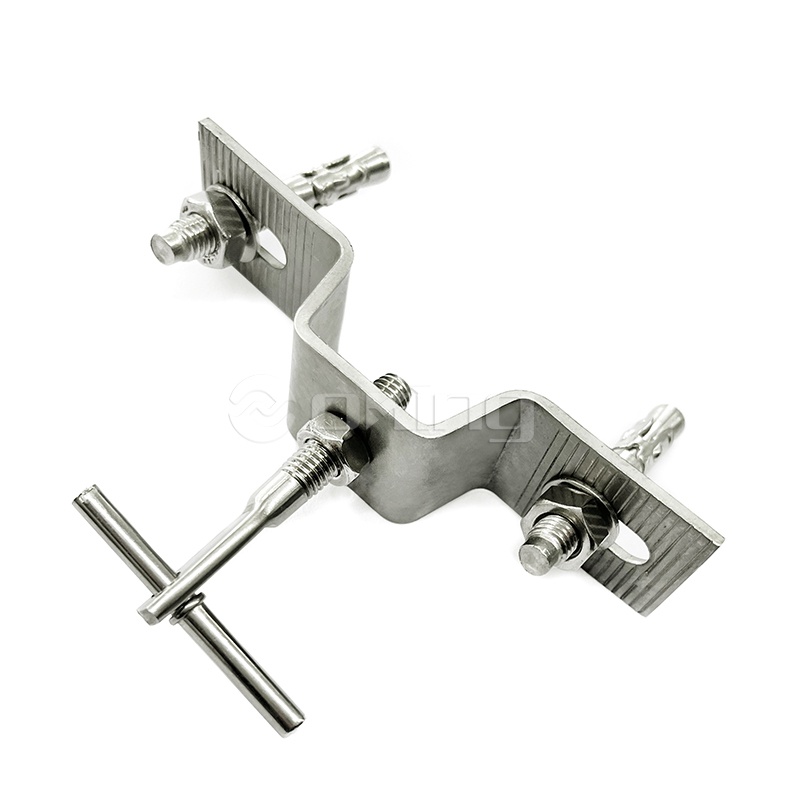

Fixado em paredes de suporte de carga com parafusos de expansão e em canais com parafusos de fixação
Material: 1.4571/1.4404/1.4401 (A4/AISI 316) ou 1.4301 (A2/AISI 304)
